一、矿用轨距尺的功能

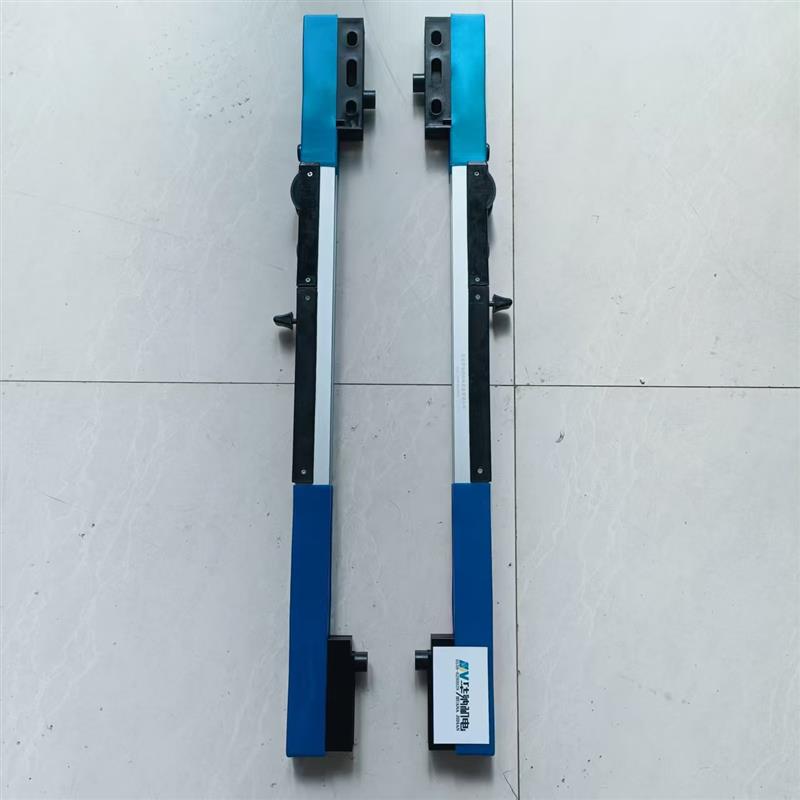

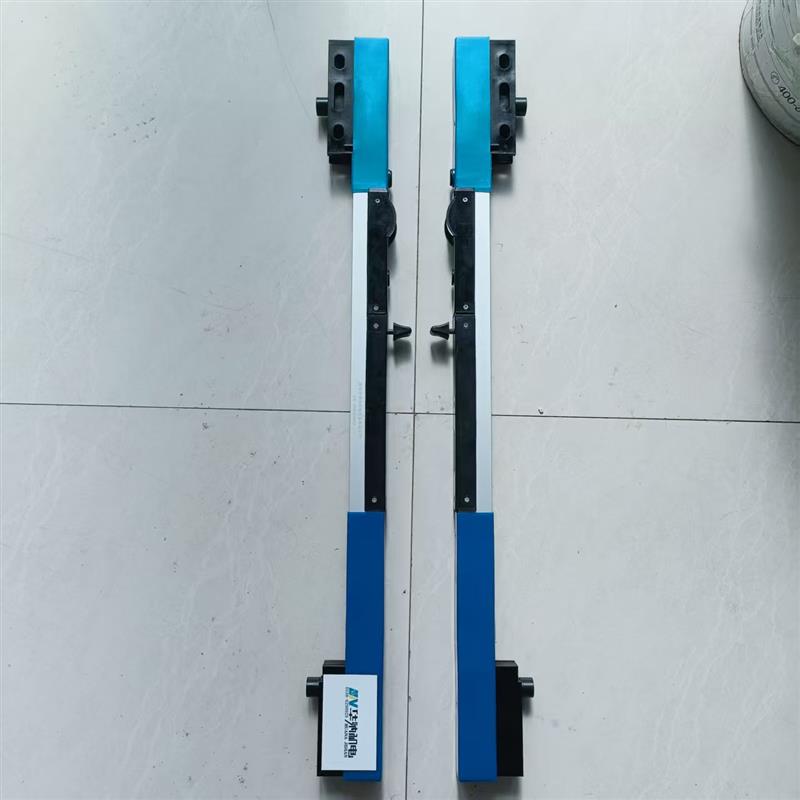

矿用轨距尺是用于测量轨道间距(轨距)、水平度(左右轨高差)及轨道高度的专用工具,确保矿用电机车、矿车等运输设备安全运行。
二、核心测量参数参数名称 | 测量范围 | 精度 | 适用标准 |
---|---|---|---|
轨距 | 500-1000mm | ?0.5mm | GB/T 18163-2020 |
水平度(高差) | 0-30mm | ?0.3mm | MT/T 912-2019 |
轨面高度差 | 0-50mm | ?1mm | 煤矿安全规程 |
轨道磨损量 | 0-20mm(可选功能) | ?0.2mm | 企业自定标准 |
检查工具:确认轨距尺无明显变形,刻度清晰,活动部件灵活。
清洁轨道:清除轨道表面煤渣、碎石等杂物。
断电防护:在带电轨道区域测量时,需关闭电源并挂警示牌。
2. 轨距测量步骤放置轨距尺:
将轨距尺垂直置于轨道上,两端测量爪紧贴钢轨内侧工作面(如图示位置)。
读取数据:
观察主尺刻度与游标卡尺对齐值,记录轨距(标准轨距通常为600mm或900mm)。
多点检测:
每隔10-20米测量一次,弯道区域加密至5米/次。
3. 水平度测量步骤调整水平仪:
将轨距尺水平泡调整至中心位置。
测量高差:
通过高度差刻度尺读取左右轨面高差(允许偏差≤4mm)。
4. 轨道磨损检测(若支持)使用附加的磨损测量模块,对比钢轨设计厚度与实际厚度差值。
四、关键参数详解材质与防护
尺身材质:航空铝材(轻量化抗腐蚀)
防护等级:IP65(防尘防水)
耐温范围:-20℃~ 60℃
附加功能(高端型号)
数显屏:直接显示轨距/水平度数值(分辨率0.1mm)
数据存储:支持500组数据记录,USB导出
激光校准:辅助快速定位轨道中心线
五、注意事项操作安全
禁止在车辆通行时测量,需设置安全警戒区。
潮湿环境测量后需擦干尺身,防止锈蚀。
维护校准
每月用标准量块校准一次(误差>?1mm需返厂调整)。
长期存放时涂抹防锈油,避免重压变形。
故障处理
卡尺卡滞:滴入少量润滑油,反复活动部件。
刻度模糊:禁止自行刻画,联系厂家返修。
六、选型建议场景 | 推荐型号 | 核心优势 |
---|---|---|
常规井下检测 | MGJ-600A(机械式) | 经济耐用,免维护 |
高精度智能化检测 | MGJ-900D(数显式) | 数据存储/激光定位/自动报警 |
狭窄巷道 | MGJ-600C(折叠式) | 便携设计,长度可调 |
轨道类型 | 标准轨距(mm) | 允许偏差 |
---|---|---|
煤矿主要运输大巷 | 600/900 | 5mm/-2mm |
采区巷道 | 600 | 7mm/-3mm |
弯道区域 | 600 | 最大加宽≤10mm |
(文字描述供参考)
轨距测量:轨距尺垂直于轨道,测量爪紧贴钢轨内侧。
水平度检测:水平泡居中后读取两侧轨面高差。
通过规范使用矿用轨距尺,可有效预防轨道变形导致的脱轨事故,保障矿井运输安全!
