塑料维卡温度软化测定仪  符合标准：
GB9706.1-2020 医用电气设备　第1部分：基本安全和基本性能的通用要求；

IEC 60065 7th ED (2001-12) A1(2005-10) A2(2010-7)以及GB4943.1-2022 音视频、信息技术和通信技术设备 第1部分：安全要求；

GB/T 1633 (idt ISO 306-2004)维卡软化温度（VST）的测定；

GB/T 1634.1(idt ISO75-2)塑料 负荷变形温度测定（通用试验方法）；

GB/T 1634.2塑料 负荷变形温度测定（塑料、硬橡胶和长纤维增强复合材料）；

GB/T 1634.3塑料 负荷变形温度测定（高强度热固性层压材料）；

GB/T 8802 (eqv ISO 2507) 热塑性塑料管材、管件维卡软化温度的测定；

ISO 2507、ISO 75、ISO 306、ASTM  D1525,ASTM D648等。

塑料维卡温度软化测定仪  技术参数：

1、温度控制范围：环境温度——300℃

2、升温速率：120?5℃/h(12?1℃/6min)或50?3℃/h(5?0.5℃/6min)

3、温度分辨率：0.01℃ 3、最大温度误差：?0.5℃

4、形变测量方法：千分表5、变形测量范围：-0.1mm——5.0mm

6、最大变形误差：?0.01毫米

7、试样架数：三架一温

8、加 热 介 质：甲基硅油(需方自备)

9、加 热 功 率：2.5KW

10、冷 却 方 法：150℃以上自然冷却，150℃以下自然冷却或水冷

11、具有上限温度任意设定(环境温度——300℃)的保护功能或最高上限300℃的保护

12、负载杆和压头总质量：88g

13、试验最大负荷：

 A：维卡试验负荷：GA=10N?0.2N(即1000g)、GB=50N?1N(即5000g)

 B：热变形试验负荷：F=2?δ?b?h?h/(3?L)式中：F——试样所需加的载荷，单位N δ——热变形标准弯曲正应力：

方法

A：使用纤维应力1.80MPa方法

B：使用纤维应力0.45MPa

方法C：使用纤维应力8.00MPa b——试样的宽度，单位m h——试样的高度，单位m L——两支点间的距离，0.100m 14、电 源：AC220V?10%、50Hz、30A 15、需方自备甲基硅油：闪点300度、粘度200厘斯，20升。

测试原理：

维卡（VST）定义：把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50 1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。

热变形（HDT）定义：标准试样以平放（优选）或侧立方式承受三点弯曲恒定负荷，使其产生GB/T 1634相关部分规定的其中一种弯曲应力，在匀速升温条件下，测量达到与规定的弯曲应变增量相对应的标准挠度时的温度。

侧立：分“平放”与“侧立”两种，并明确指出，优选平放方式，侧立方式仅是备选，并将被撤销。

跨度：支座与试样两条接触线之间距离，由一种（100mm）改为两种，64mm(平放)和100mm（侧立），并规定了容差要求即跨度L应为（100 1）mm，跨度L为（64 1）mm。

注：可根据用户要求任意跨距。

负荷变形温度的三种方法

A法：1.80Mpa弯曲应力；

B法：0.45MPa弯曲应力；

C法：8.00MPa弯曲应力。

安装与操作说明：

 试验前的准备工作。根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需的压头与负载杆固定好。根据试验类型和试样的尺寸计算载荷：a、热变形试验：根据试样的尺寸，选取载荷b、维卡试验：只有两种规定的负荷A法9.81N即1000g B法49.05N即5000g砝码的选配见（9）砝码质量表 打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上指定的程序检查电气，无误后继续做下面的工作。 安装试样 将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。 将试样架放（降）回油池内，将相应质量的砝码放在托盘上。要求砝码放正。 将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。 升温速率设定：共有两档升温速率，120℃/h，50℃/h。每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。 启动工作：当一切准备工作就绪后，试验开始。 试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。 降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。 关闭主机电源、搅拌电机电源。

主要配置：

 1.试验主机一台 　

2.温度传感器一只 　

3.光栅千分表三块 　

4.热变形及维卡测头各三套

5.打印机一台

6.专用工具一套

使用注意事项与设备维护保养

1、 所有连接线一定要连接正确，并且电源具有可靠接地。

2、 仪器电源要稳定，且附近不可以有大功率用电器或强干扰的用电器，以保证检测结果的准确性。

3、 安装或取出试样时注意不要掉进油池内，如果掉进油池，一定要取出后再进行试验。

4、 负载杆和导管间要经常用酒精或其它清洁剂清洗，但不能加润滑油类。

自由试验

在自由试验里，切换功能键不起作用

重量、跨距、宽度、高度 这几个参数可以修改但并不参与任何计算，只起记录作用

变形和加热速率可以任意设定 只需要点击数字即可进行修改

热变形试验

其它功能键与维卡里相同

热变形里有A1.8MPa、B0.45MPa、C8MPa三个压强方法,

在热变形试验里 点击跨距、宽度、高度下方对应的数字即可对式样尺寸进行编辑

当选择不同的试验方法和不同的跨距和宽带厚度的时候，系统会自动计算出变形量，和配重并显示出来，选择合适的砝码放上即可（本公司提供的砝码是式样在跨距64mm，宽度10mm，高度4mm的配重，其它的尺寸需要用户自己用天平称配）

简介：

热变形维卡软化点温度测定仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点测定，是化工企业、科研单位、大专院校等行的理想测试工具。

特点：

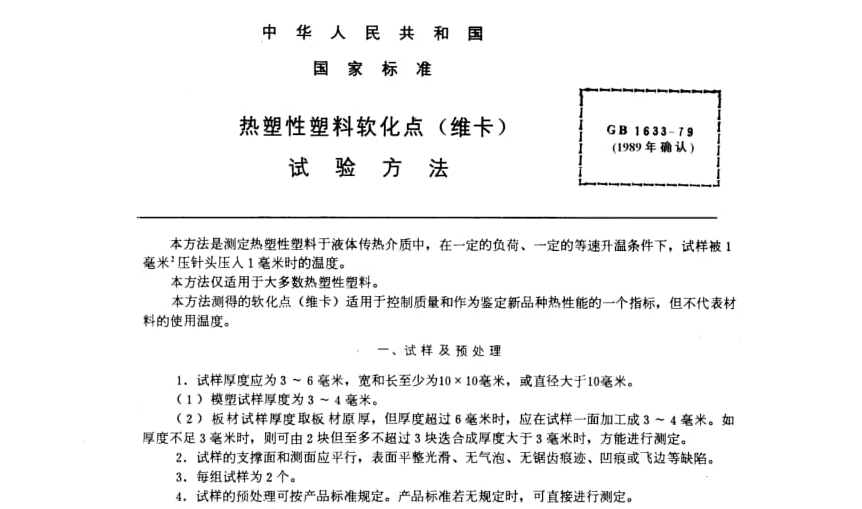

 本仪器符合ISO75-1974，ISO306-1974，GB1633-79，GB1634-79标准的要求，可实现实时显示、控温、测量等功能。

工作位置：工作站的位置选择必须安排在一般人员非必经的处所，使非工作人员选离工作站。如果因为条件限制的安排而无法做到时，必须将工作站与其这它设施隔开并且特别标明“测试工作站”。如果工作站与其它作业站非常接近时，必须特别注意安全的问题。在测试时必须标明“测试执行中，非工作人员请勿靠近”

关于仪器质保：1、北广仪器保证提供的设备为需方指定的全新设备，其各项技术指标均符合相关的产品技术要求。2、设备经客户验收合格后，开始计算保修期，设备免费保修期为壹年，设备在质量保质期内，产品在非人为损坏的情况下，由北广仪器负责全保。北广仪器的客服在得到通知后24小时内响应，安排约定维修细节。3、质保期后，我们免费为您维修维护设备，除大型设备外所有设备一律返厂维修，经检验后，电话告知客户问题所在及解决方式，经客户同意后进行维修，维修后发回客户，对于损坏及更换的零部件我们只收取成本费；如客户不认同我们的检验结果，双方另协商维修细节。

安全注意事项：开机之前，敬请仔细阅读本使用指南，以防止出现对操作人员的意外伤害或对仪器的损坏等的事件。操作前，请阅读“安装与设置”，保证对仪器各部件的正确安装与连接。在第一次操作前，务必请有操作经验的人员进行指导，防止误操作造成意外事件的发生。电击危险： 确保在安装或维修该仪器之前使所有导线断电，防止在带电情况下，对人员或设备造成伤害。
