5.1 垂直于非叠层材料表面和垂直于叠层材料层向的试验

5.1. 1 植材和片状材料（包括纸植、纸、织物和薄膜）

5.1. 1. 1 不等直径电极

电极极由两个金属圆柱体组成，其边缘倒圆成半径为（3.0土0.2) mm的圆弧。其中一个电极的直径为（25士1) mm，高约25 mm，另一个电极直径为（75士。mm，高约 15 mm。 两个电极同铀放置，误差在 2mm内，如图la）所示。1、绝缘试样高低温空气中击穿、耐压试验或阶梯试验;

2、绝缘试样高低温浸油中击穿、耐压试验或阶梯试验;

3、绝缘试样空气中击穿、耐压试验或阶梯试验;

4、绝缘试样浸油中击穿、耐压试验或阶梯试验;

试验软件:

1、独立的控制系统,模块式结构方便于售后维护,外观美观大气,整个实验过程中无噪音,电级自动对中定位,操作方便,安全系数大,精度高。

2、由设备本身触摸屏及控制面板进行操作控制,如不需要进行曲线分析,可不配备计算机。

3、如需进行曲线分析,配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。

4、设备具有试验参数,相同试验条件不需要每次试验都进行设置,且断电仍会记忆醉后一次试验设置参数。

5、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。

6、控制面板简洁,功能标注明确,操作简单。

7、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以随时舍弃不理想的任意一组数据。

8、增加了U盘下载功能,可以将设备中的试验记录直接下载到U盘中。

9、如配备计算机,可生成详细的试验报告单,包括每一组具体信息,多组综合信息,及曲线。

10、设备试验界面采用仪表盘及数字同时且实时显示的方式,更方便试验过程的观看。

11、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。

12、采用蓝牙数据传输,解决由于有隔离墙阻挡穿墙过线的麻烦和远距离操作安全可靠;

13、设备配有三色报灯,绿灯亮时表示箱门关闭良好可以开始试验,黄灯亮时表示试验箱门打开,此时可进行试样更换。红灯亮时表示高压大于0.5KV,此时不要开箱门。直流试验结束放电过程警报灯会闪烁且报警。(总结:绿灯箱门关闭良好,黄灯开门小心操作,红灯有高压)

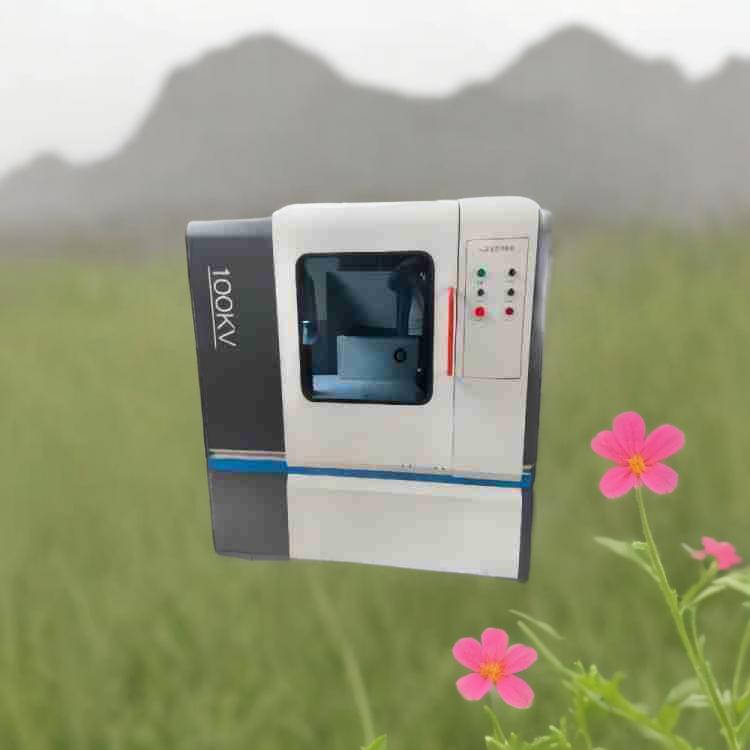

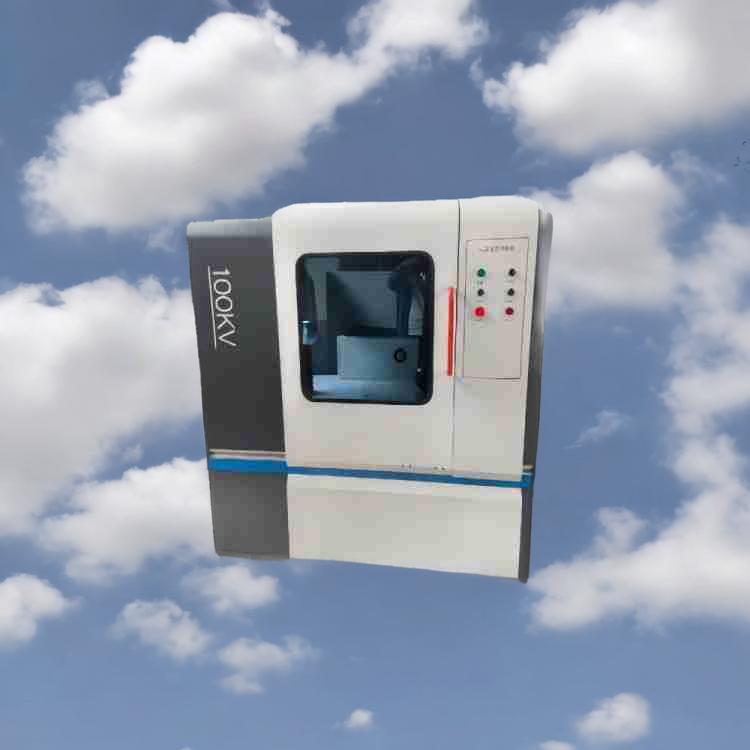

仪器组成:

1、升压部件:由调压器和升压变压器组成升压部分;

2、驱动部件:控制器和电机进电机均匀调节升压变压器;

3、检测部件:集成电路组成的测量电路;

4、计算机测控系统;

5、箱体控制系统

仪器优势:

1、*自动放电;

2、*交流电压、直流电压测试误差1%;

3、*电极支架采用Y质环氧板;

4、*软件可连续做10组试验对比;

5、*试验曲线不同颜色,可叠加对比;

6、*软件可设置电流保护功能;

7、*带有主机控制区域,不通过电脑可单独控制主机;

8、*主机带有电压、电流显示功能;

9、*内置排风装置;

10、*内置照明功能;

11、*放电报警装置;

12、*蓝牙远程控制;

13、*三色灯报警装置(绿灯箱门关闭良好,黄灯开门小心操作,红灯有高压);

14、*可实现触摸屏或电脑双重操作;

15、*可实现组合编程,梯度升压的升压和耐压时间可分别单独设置;

16、*U盘下载功能,可以将设备中的试验记录直接下载到U盘中。

漆膜工频电压击穿试验仪两种试验方式介绍:

试验方式的选择在系统设置中进行。需要注意的是交流试验时,需要插入硅堆短路杆。直流试验时需要将硅堆短路杆拔出,以免影响实验系数,并且直流试验结束必须进行放电操作,以免残留余电对实验人员造成危险,放电过程如放电棒来回摆动,放电过程中警报灯闪烁,蜂鸣器报警,需等待蜂鸣器停止报警,警报灯不再闪烁,方可打开试验箱门。

三种试验方法介绍:

连续升压:连续升压又分为快速升压和慢速升压两种,其中快速升压为试样电压从零开始以选择的升压速率匀速升压,直到试样击穿为止,击穿电压为击穿瞬间的电压值。慢速升压为试样电压从零升压到达初始电压,到达初始电压后以选定的升压速率升压直到试样击穿,击穿电压为击穿瞬间的电压值。

逐级升压:试样电压从零快速升压到达初始电压,到达初始电压后以梯度保持时间为时间长度,稳定电压,梯度时间结束后继续以选定的升压速率升压,达到下一个梯度电压值再稳定电压,如此过程直到试样击穿。对于击穿电压的确定分为两种情况,可在试样设置中选择采样方式。

瞬时升压:试样电压直接到达初始电压,保持该电压设定时间直到试样击穿,击穿电压为击穿瞬间的电压值。

5.1. 1. 2 等直径电极

如果使用一电极架便上下电极准确对中放置，误差在1. 0 mm内，则下电极直径可减小到（25士 。 mm，两电极直径差不大于0. 2 mm. 其所测结果与5. 1. 1. 1不等直径电极测得的结果不一定相同。

5. 1. 1. 3 厚样品的试验

当有规定时，厚度超过3mm 的板材和片材应单面机加工至（3. 0 士 0. 2) mm. 然后，试验时将高压电极置于未加工的面上。

注：为了避兔网络或因受现有设备限制，必要时可以根据需要，通过机加工把试样制备成更小的厚度。

5.1. 2 带、薄膜和窄条

两个电极为两根金属棒，其直径为（6. 0?0. 1) mm. 垂直安装在电极架内，使一个电极在另一个电 撞上面，试样夹在棒的两个端面之间。

上下电极要同心轴，误差在0.1 mm内。 两电极端面应与其轴向相垂直，端面的边缘倒成半径为(1. 0土0.2) mm的圆弧。 上电极压力为（50?2) g且应能在电极架内的沿垂直方向自由移动。

图2 示出了一种合适的装置。 如果需要使试样在拉伸状态下进行试验，则应将试样夹在架子中，使试样披在如图2所示的规定的位置上。 为达到所需的拉伸，方便的办法是将试样的一端缠在可旋转的圆捧上。
