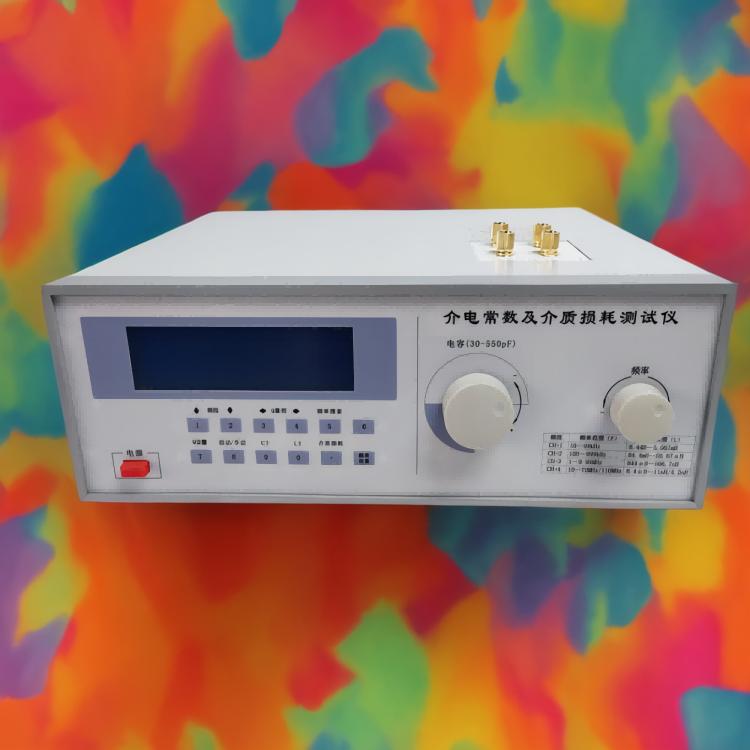

三、仪器的技术指标

1．Q值测量范围：2～1023

2．Q值量程分档：30、100、300、1000、自动换档或手动换档；

3．电感测量范围：自身残余电感和测试引线电感的自动扣除功能4.5nH-100mH 分别有0.1μH、0.5μH、2.5μH、10μH、50μH、100μH、1mH、5mH、10mH九个电感组成。

4．电容直接测量范围：1～460pF

5．主电容调节范围： 30～500pF

6．电容准确度 150pF以下?1.5pF；150pF以上?1%                                                                   7．信号源频率覆盖范围10KHz-70MHz （双频对向搜索  确保频率不被外界干扰）另有GDAT-C频率范围10KHz-70MHz及200KHZ-160M

8、型号频率指示误差：1*10-6 ?1

Q值合格指示预置功能范围：5～1000

Q值自动锁定，无需人工搜索

9．Q表正常工作条件

a. 环境温度：0℃～ 40℃

b．相对湿度：<80％；

c．电源：220V?22V，50Hz?2.5Hz。

10．其他

a．消耗功率：约25W；

b．净重：约7kg；

c. 外型尺寸：（l?b?h）mm：380?132?280。

11．产品配置：

a.测试主机一台；

b.电感一套；

c.夹具一 套

四、性能特点：

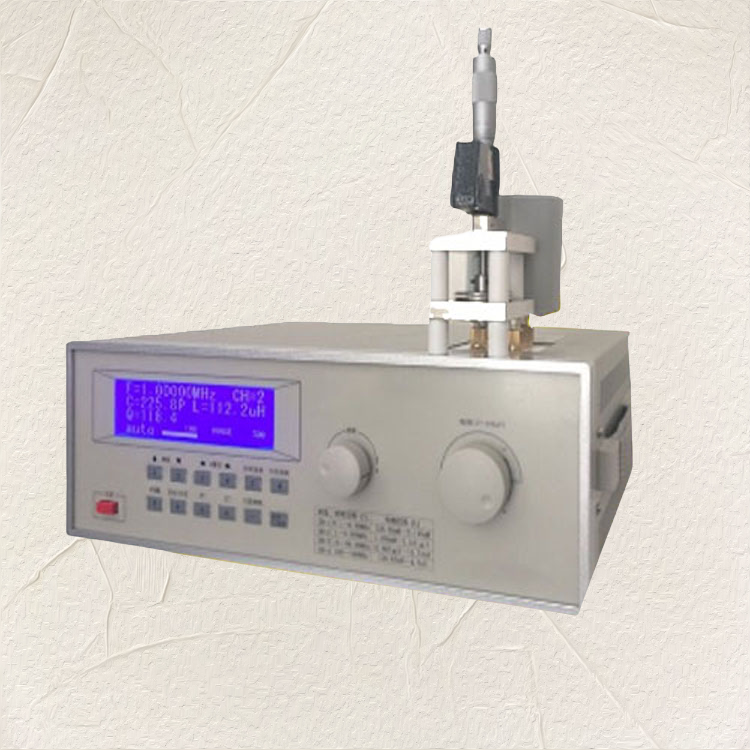

1.    平板电容器

极片尺寸：φ25.4mm\φ50mm

极片间距可调范围和分辨率：≥10mm，?0.01mm

2.    园筒电容器

电容量线性：0.33pF / mm?0.05 pF

长度可调范围和分辨率：≥0～20mm，?0.01mm

3.  夹具插头间距：25mm?1mm

4.  夹角损耗角正切值：≤4?10－4（1MHz时）

5、数显电极

五. 维修保养

本测试装置是由精密机械构件组成的测微设备，所以在使用和保存时要避免振动和碰撞，要求在不含腐蚀气体和干燥的环境中使用和保存，不能自行拆装，否则其工作性能就不能保证，如测试夹具受到碰撞，或者作为定期检查，要检测以下几个指标：

1.    平板电容器二极片平行度不超过0.02mm。

2.    园筒电容器的轴和轴同心度误差不超过0.1mm。

3.    保证二个测微杆0.01mm分辨率。

4.    用精密电容测量仪（?0.01pF分辨率）测量园筒电容器，电容呈线性率，从0~20mm，每隔1mm测试一点，要求符合工作特性要求。

附表一,介质损耗测试系统主要性能参数一览表

BH916测试装置                                        GDAT高频Q表

平板电容极片Φ50mm/Φ25.4mm                         可选频率范围10KHz-70MHz

间距可调范围≥15mm                                   频率指示误差3?10-5?1个字

夹具插头间距25mm?0.01mm                             主电容调节范围30-500/18-220pF

测微杆分辨率0.001mm                                  主调电容误差<1%或1pF

夹具损耗角正切值≦4?10-4 （1MHz)                    Q测试范围2～1023

附表二   电感组典型测试数据
