产品

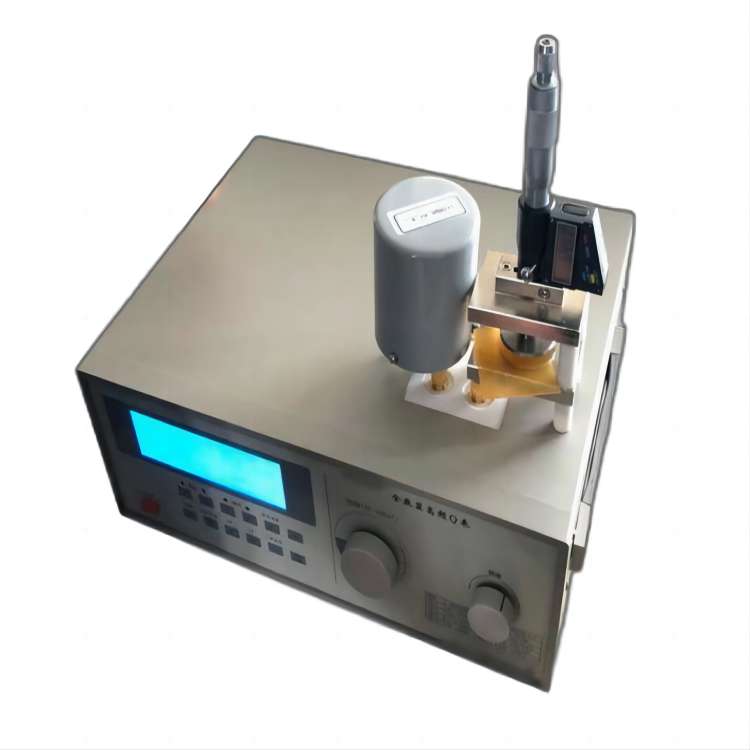

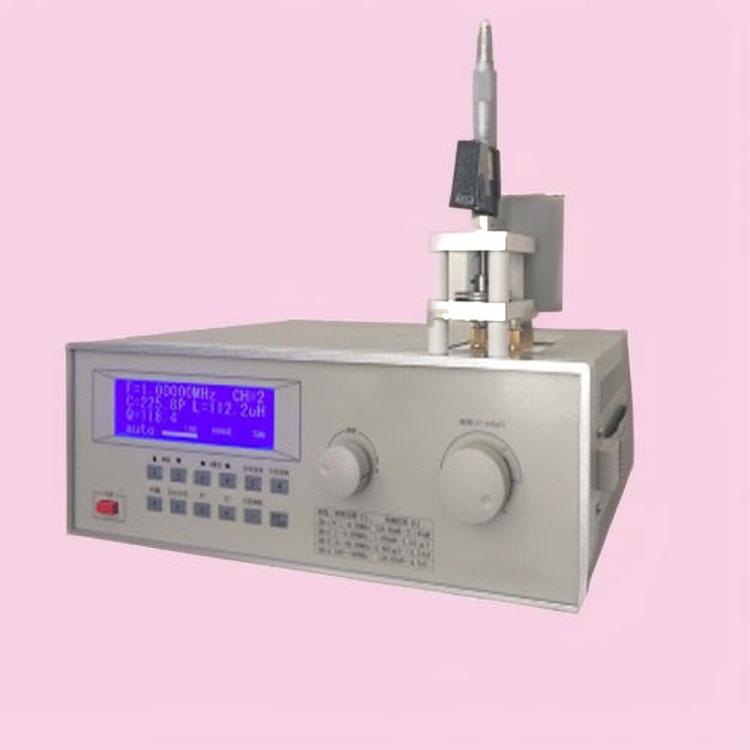

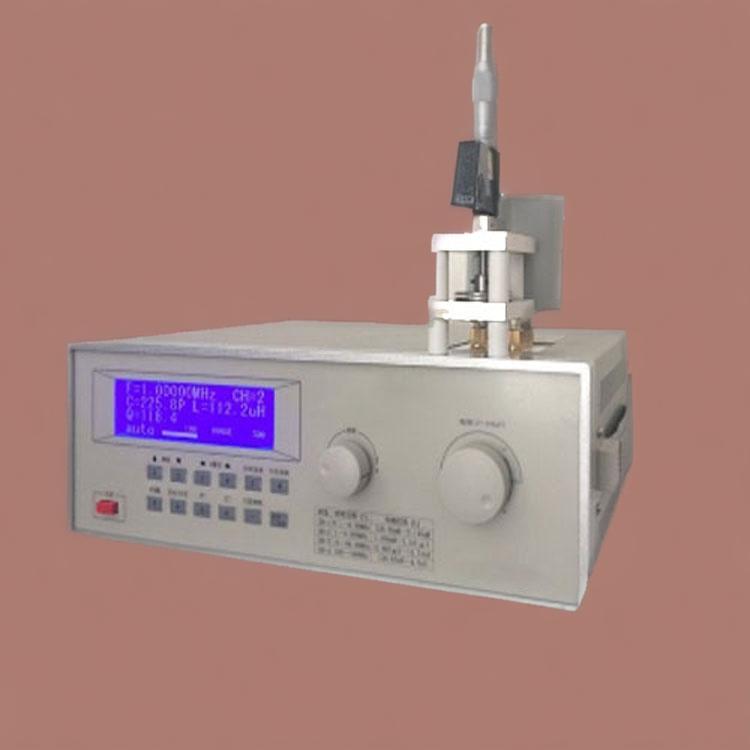

测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法准确度ALC ON 10% x设定电流 20μAALC OFF 6% x设定电压 20μADC偏置电压源电压 / 电流范围：0V—?5V / 0mA—?50mA分辨率：0.5mV / 5μA电压准确度：1% x设定电压 5mVISO ON：用于电感、变压器加偏置测试AC源内阻ISO ON：100ΩISO OFF：30Ω、50Ω、
电源电压：220V?20%，50Hz?2Hz功耗80VA体积(W?H?D)： 280 mm ? 88 mm ? 370 mm(无护套)，369 mm ? 108 mm ? 408 mm(带护套)。重量：约5kg将在以后的测试过程中进行开路校正计算。如果频率1，频率2。设置为OFF, 开路校正计算采用插入法所计算出的当前频率的开路校正数据。如果频率1，频率2 设置为ON, 同时当前测试频率等于频率1，频率2， 则频率1，频率2 的开路校正数据将被用于开路校正的计算。
平衡测试功能变压器参数测试功能测试速度:13ms/次电压或电流的自动电平调整（ALC）功能V、I 测试信号电平监视功能内部自带直流偏置源可外接大电流直流偏置源10点列表扫描测试功能30Ω、50Ω、100Ω可选内阻内建比较器，10档分选和计数功能内部文件存储和外部U盘文件保存测量数据可直接保存到U盘RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
选件，DCI与GPIB 只能2者选1通用技术参数工作温度, 湿度：0℃－40℃, ≤ 90%RH
列表扫描10点列表扫描可对频率、AC电压/电流、内/外DC偏置电压/电流进行扫描测试每扫描点可单独分选内部非易失性存储器：100组LCRZ仪器设定文件，201次测试结果外部USB存储器GIF图像LCRZ仪器设定文件测试数据USB存储器直接存储
接口I/O接口：HANDLER，从仪器后面板输出串行通讯接口：USB、RS232C并行通讯接口：GPIB接口（选件）网络接口：LAN存储器接口：USB HOST（前面板）偏置电流源控制接口DCI
技术参数显示器:480?RGB?272，4.3寸TFT LCD显示器。测试信号频率：20Hz—1MHz分辨率：10mHz，4位频率输入准确度：0.01%AC电平测试信号电压范围：10mV—2Vrms电压分辨率:100μV，3位输入准确度ALC ON 10% x设定电压 2mVALC OFF 6% x设定电压 2mV测试信号电流范围：100μA—20mA电流分辨率：1μA，3位输入
性能特点4.3寸TFT液晶显示中英文可选操作界面高1MHz的测试频率，10mHz分辨率
GDAT-S 的短路校正功能能消除与被测元件相串联的寄生阻抗（R, X）造成的误差。
移动光标至短路设定域，屏幕软键区显示下列软键。
短路校正功能操作步骤短路校正包括采用插入计算法的全频短路校正和对所设定的2 个频率点进行的单频短路校正。执行下列操作步骤利用插入计算法对全频率进行短路校正。
按软键关，关闭开路校正功能。以后的测量过程中将不再进行开路校正的计算。短路校正
使用DCI接口可控制外部直流偏流源，偏置电流可达120A。
