1机械部分结构及工作原理：

本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速机构、动力传动机构等部件；上部是试样夹持及力值、位移测量机构，包含有试样拉伸夹具、测力传感器、位移传感器等主要部件。

2 电气部分：

    电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。软件部分的操作请仔细阅读《软件说明书》。

3 本机的几项主要功能：

3.1 全开放性参数设置

3.2 设置参数保存

3.3 浮动零点设置，可随时调整零点

3.4 峰值保持及存储，常值跟随；

3.5 在有效速度范围内，速度值任意设置；

3.6 横梁移动过程中的速度快捷切换功能

3.7 灵活的数据查询显示功能；

3.8 过载停机保护功能；

3.9 试验结束自动判断功能；

3.10 极限位置保护等；

本机采用机电一体化设计，主要由测力传感器、变送器、微处理器、负荷驱动机构、计算机及彩色喷墨打印机构成。它具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制有较高的精度和灵敏度，还可以进行等速加载、等速位移的自动控制试验。落地式机型，造型涂装均充分考量了现代工业设计，人体工程学之相关原则。

主要特点:采用进口光电编码器进行位移测量，控制器采用嵌入式单片微机结构，内置功能强大的测控软件，集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率（需加配引伸计）、抗拉强度、弹性模量的功能，自动统计结果；自动记录大点、断裂点、点的力值或伸长量；采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，并可打印报表。

品质保证：3年保修，终身维护！

注意事项1、该仪器初始的包装材料需小心保存，安装需由本公司的专业技术人员进行操作。2、若仪器由于任何原因必须返修，必须将其装入原纸箱中以防运输途中损坏。3、在开机前，操作者要首先熟悉操作方法。

使用本机之前，请认真阅读使用说明书，充分理解之后，再开机使用。请爱护本机，正确使用，以便使该机永远保持较高的精度和良好的运行状态。

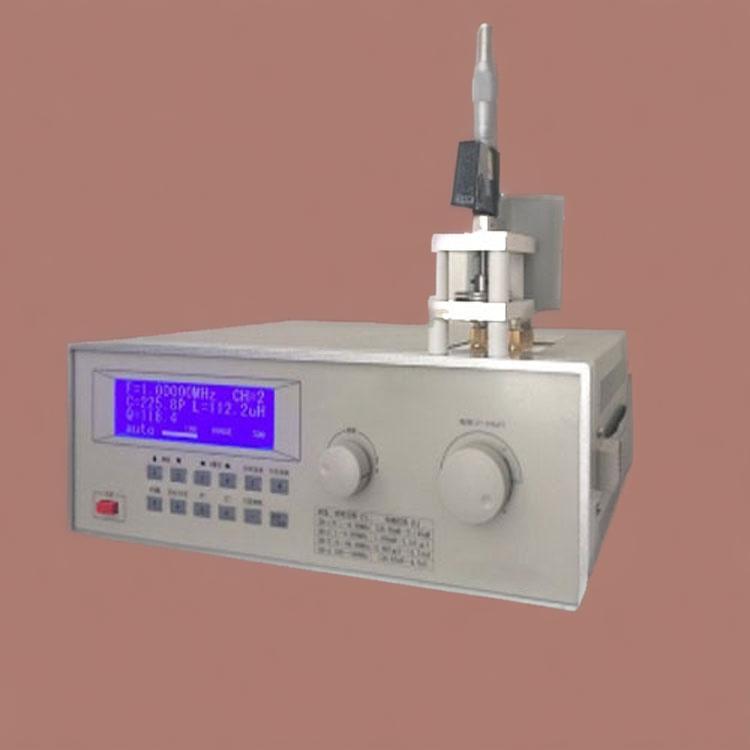

测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法准确度ALC ON 10% x设定电流 20μAALC OFF 6% x设定电压 20μADC偏置电压源电压 / 电流范围：0V—?5V / 0mA—?50mA分辨率：0.5mV / 5μA电压准确度：1% x设定电压 5mVISO ON：用于电感、变压器加偏置测试AC源内阻ISO ON：100ΩISO OFF：30Ω、50Ω、
电源电压：220V?20%，50Hz?2Hz功耗80VA体积(W?H?D)： 280 mm ? 88 mm ? 370 mm(无护套)，369 mm ? 108 mm ? 408 mm(带护套)。重量：约5kg将在以后的测试过程中进行开路校正计算。如果频率1，频率2。设置为OFF, 开路校正计算采用插入法所计算出的当前频率的开路校正数据。如果频率1，频率2 设置为ON, 同时当前测试频率等于频率1，频率2， 则频率1，频率2 的开路校正数据将被用于开路校正的计算。
平衡测试功能变压器参数测试功能测试速度:13ms/次电压或电流的自动电平调整（ALC）功能V、I 测试信号电平监视功能内部自带直流偏置源可外接大电流直流偏置源10点列表扫描测试功能30Ω、50Ω、100Ω可选内阻内建比较器，10档分选和计数功能内部文件存储和外部U盘文件保存测量数据可直接保存到U盘RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
选件，DCI与GPIB 只能2者选1通用技术参数工作温度, 湿度：0℃－40℃, ≤ 90%RH
列表扫描10点列表扫描可对频率、AC电压/电流、内/外DC偏置电压/电流进行扫描测试每扫描点可单独分选内部非易失性存储器：100组LCRZ仪器设定文件，201次测试结果外部USB存储器GIF图像LCRZ仪器设定文件测试数据USB存储器直接存储
接口I/O接口：HANDLER，从仪器后面板输出串行通讯接口：USB、RS232C并行通讯接口：GPIB接口（选件）网络接口：LAN存储器接口：USB HOST（前面板）偏置电流源控制接口DCI
技术参数显示器:480?RGB?272，4.3寸TFT LCD显示器。测试信号频率：20Hz—1MHz分辨率：10mHz，4位频率输入准确度：0.01%AC电平测试信号电压范围：10mV—2Vrms电压分辨率:100μV，3位输入准确度ALC ON 10% x设定电压 2mVALC OFF 6% x设定电压 2mV测试信号电流范围：100μA—20mA电流分辨率：1μA，3位输入
性能特点4.3寸TFT液晶显示中英文可选操作界面高1MHz的测试频率，10mHz分辨率
GDAT-S 的短路校正功能能消除与被测元件相串联的寄生阻抗（R, X）造成的误差。
移动光标至短路设定域，屏幕软键区显示下列软键。
短路校正功能操作步骤短路校正包括采用插入计算法的全频短路校正和对所设定的2 个频率点进行的单频短路校正。执行下列操作步骤利用插入计算法对全频率进行短路校正。
按软键关，关闭开路校正功能。以后的测量过程中将不再进行开路校正的计算。短路校正
使用DCI接口可控制外部直流偏流源，偏置电流可达120A。
