金属电极应始终保持光滑、清洁和无缺陷。

注1：当对薄试样进行试验时，电极的维护格外重要为了在击穿时尽量减小电极损伤，优先采用不锈钢电极．

接到电极上的导线既不应使得电极倾斟或其他移动或使得试样上压力变化，也不应使得试样周围的电场分布受到显著影响，

注2：试验非常薄的薄膜（例如，＜5μm厚>时，这些材料的产品标准应规定所用的电极、操作的具体程序和试样的制备方法。

5.1 垂直于非叠层材料表面和垂直于叠层材料层向的试验

5.1. 1 植材和片状材料（包括纸植、纸、织物和薄膜）

5.1. 1. 1 不等直径电极

电极极由两个金属圆柱体组成，其边缘倒圆成半径为（3.0土0.2) mm的圆弧。其中一个电极的直径为（25士1) mm，高约25 mm，另一个电极直径为（75士。mm，高约 15 mm。 两个电极同铀放置，误差在 2mm内，如图la）所示。1、绝缘试样高低温空气中击穿、耐压试验或阶梯试验;

2、绝缘试样高低温浸油中击穿、耐压试验或阶梯试验;

3、绝缘试样空气中击穿、耐压试验或阶梯试验;

4、绝缘试样浸油中击穿、耐压试验或阶梯试验;

试验软件:

1、独立的控制系统,模块式结构方便于售后维护,外观美观大气,整个实验过程中无噪音,电级自动对中定位,操作方便,安全系数大,精度高。

2、由设备本身触摸屏及控制面板进行操作控制,如不需要进行曲线分析,可不配备计算机。

3、如需进行曲线分析,配备计算机,只进行数据及曲线记录功能,不进行设备控制,避免了试验人员在计算机和设备间交替操作,更人性化。

4、设备具有试验参数,相同试验条件不需要每次试验都进行设置,且断电仍会记忆醉后一次试验设置参数。

5、试验界面简单明了,且配有示意曲线说明,参数不同,曲线走势不同,方便理解。

6、控制面板简洁,功能标注明确,操作简单。

7、可记录并同时显示10次试验记录,方便试验数据的对比分析。且可以随时舍弃不理想的任意一组数据。

8、增加了U盘下载功能,可以将设备中的试验记录直接下载到U盘中。

9、如配备计算机,可生成详细的试验报告单,包括每一组具体信息,多组综合信息,及曲线。

10、设备试验界面采用仪表盘及数字同时且实时显示的方式,更方便试验过程的观看。

11、设备具有安全警告提示,在未关闭试验箱门时试验无法开始,且会弹出警告,在满度(即:高压变压器无输出)时会弹出警告,且试验过程中如果开门,试验会自动结束。

12、采用蓝牙数据传输,解决由于有隔离墙阻挡穿墙过线的麻烦和远距离操作安全可靠;

13、设备配有三色报灯,绿灯亮时表示箱门关闭良好可以开始试验,黄灯亮时表示试验箱门打开,此时可进行试样更换。红灯亮时表示高压大于0.5KV,此时不要开箱门。直流试验结束放电过程警报灯会闪烁且报警。(总结:绿灯箱门关闭良好,黄灯开门小心操作,红灯有高压)

仪器组成:

1、升压部件:由调压器和升压变压器组成升压部分;

2、驱动部件:控制器和电机进电机均匀调节升压变压器;

3、检测部件:集成电路组成的测量电路;

4、计算机测控系统;

5、箱体控制系统

仪器优势:

1、*自动放电;

2、*交流电压、直流电压测试误差1%;

3、*电极支架采用Y质环氧板;

4、*软件可连续做10组试验对比;

5、*试验曲线不同颜色,可叠加对比;

6、*软件可设置电流保护功能;

7、*带有主机控制区域,不通过电脑可单独控制主机;

8、*主机带有电压、电流显示功能;

9、*内置排风装置;

10、*内置照明功能;

11、*放电报警装置;

12、*蓝牙远程控制;

13、*三色灯报警装置(绿灯箱门关闭良好,黄灯开门小心操作,红灯有高压);

14、*可实现触摸屏或电脑双重操作;

15、*可实现组合编程,梯度升压的升压和耐压时间可分别单独设置;

16、*U盘下载功能,可以将设备中的试验记录直接下载到U盘中。

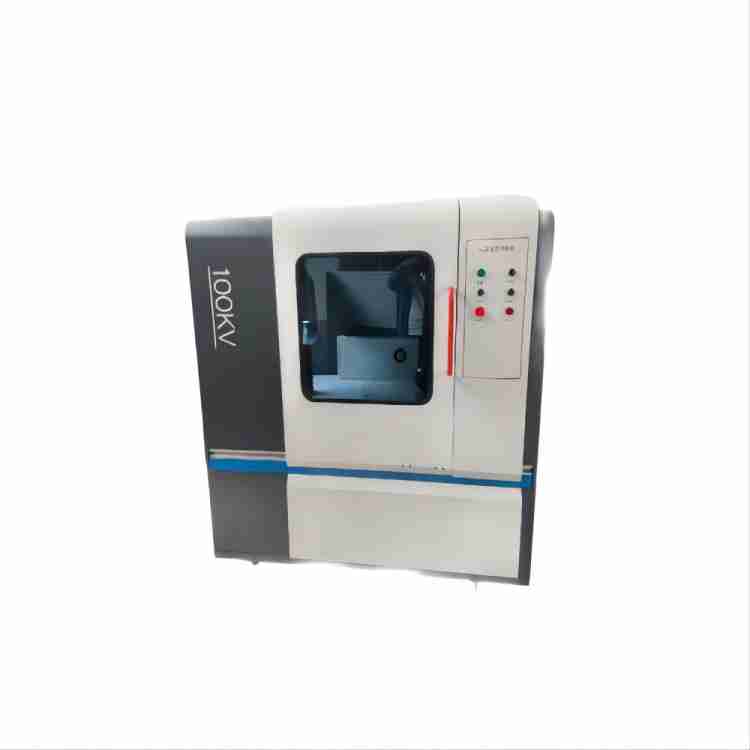

漆膜工频电压击穿试验仪两种试验方式介绍:

试验方式的选择在系统设置中进行。需要注意的是交流试验时,需要插入硅堆短路杆。直流试验时需要将硅堆短路杆拔出,以免影响实验系数,并且直流试验结束必须进行放电操作,以免残留余电对实验人员造成危险,放电过程如放电棒来回摆动,放电过程中警报灯闪烁,蜂鸣器报警,需等待蜂鸣器停止报警,警报灯不再闪烁,方可打开试验箱门。

三种试验方法介绍:

连续升压:连续升压又分为快速升压和慢速升压两种,其中快速升压为试样电压从零开始以选择的升压速率匀速升压,直到试样击穿为止,击穿电压为击穿瞬间的电压值。慢速升压为试样电压从零升压到达初始电压,到达初始电压后以选定的升压速率升压直到试样击穿,击穿电压为击穿瞬间的电压值。

逐级升压:试样电压从零快速升压到达初始电压,到达初始电压后以梯度保持时间为时间长度,稳定电压,梯度时间结束后继续以选定的升压速率升压,达到下一个梯度电压值再稳定电压,如此过程直到试样击穿。对于击穿电压的确定分为两种情况,可在试样设置中选择采样方式。

瞬时升压:试样电压直接到达初始电压,保持该电压设定时间直到试样击穿,击穿电压为击穿瞬间的电压值。
