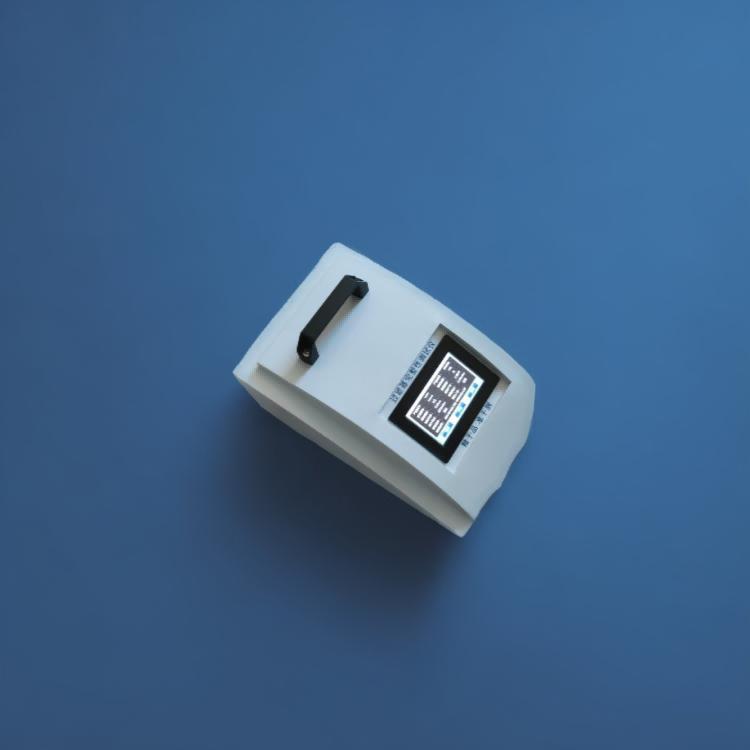

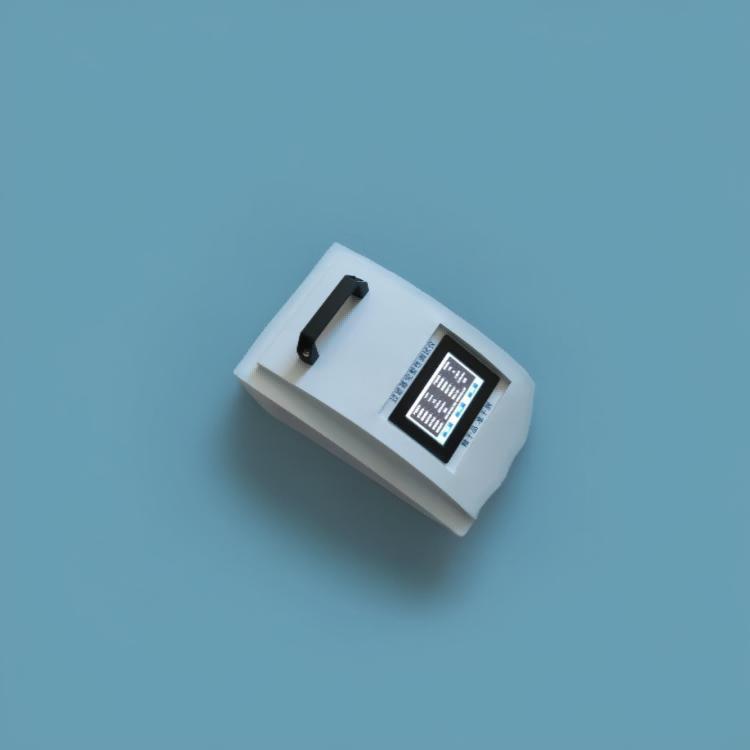

此测试仪可广泛运用于医药、生物工程、食品饮料、微电子等行业，也是过滤器制造商进行过滤器检测的常规仪器。

1   测试原理

1.1   气泡点法

当多孔膜材料被合适的浸润液完全湿润后，由于液体的表面张力和相应毛细管张力的作用，浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差， 要克服毛细管压力将孔道中的液体赶走而冒出气泡，气体的压差必须增大到某 一值?P，这个压差值就称为气泡点，其计算公式如式1。式 1 表明，孔径愈小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。

?P=K4σ   cosθ   / D

( 式1)

其中：  ?P—压差(达因/厘米 2)，气泡点值

σ —浸润液的表面张力(达因/厘米)

θ—滤膜与浸润液的接触角

D—孔径(厘米)

K—孔形系数(因为真实的滤膜上的孔不是圆柱形)

1.2   保压法(压力衰减)

滤材被液体(湿润液)浸润后，在滤材的两侧加上气体压差，并使滤材上 游成为一个密闭的气压腔，所加的压差值略小于滤材的气泡点(一般设定在气 泡点的80%)，这时气体不能在滤材的毛细孔中直接流通，但气体分子可以通过毛细孔中的液体扩散至下游，这种由于气体扩散而形成的气体流量称为扩散 流。由于气体的扩散，滤材上游的压力将衰减，衰减值的大小和滤材的过滤性 能形成对应关系，因此测得一定时间内的压力衰减值就能判断过滤器的性能。1.3   扩散流扩散流与压力衰减值之间存在以下对应关系：

D = ?? P V / T ?Pa

(式 2)

其中：D—扩散流值   (毫升/分 ml/min)

? P—压力衰减值(mbar)

V—上游体积(毫升ml)

T—测试时间(分min)

Pa—大气压力(1013mbar)

测得一段时间内的压力衰减值，再测得上游封闭体积后，通过以上公式就可计算得出扩散流值。

1.4   水侵入保压法

这种方法是为测试疏水型筒式滤芯所设计的。目前用前几种方法测试时，对此类滤芯都使用醇类浸润滤膜。由于醇类的使用会带来健康和可燃性引起的

安全性问题，而用水浸入法测试时只使用去离子水/注射用水(DI/WFI)级别 的水，且滤膜不会被湿透，意味着在原理上这是一种极具吸引力的测试方法。 水侵入保压法的原理是在干燥清洁的疏水性膜上加上水压，表面张力和毛细管张力使水被排斥，当逐渐升高压力到一定值，水被压过膜上最大孔，此压力值 被称为水侵入压力， 当所加水压略低于水侵入压力值，并隔绝上游体积，保持 一定时间，使系统稳定，然后测量压力衰减值，将测量值与规定值比较就能判断滤器的完整性，这种方法称为水侵入保压法。

水侵入压力值与膜的孔径、膜的疏水性、水的纯度、水的温度、膜的洁净度、膜的干燥度等有关，影响的因素较多，在实践中要实现这种测试的重现性是很困难的。因此这种方法可作滤器的粗检，如果水侵入保压法通过，滤器可 以使用，如果通不过则用扩散流或保压法进一步进行验证。

 仪器面板介绍 背板介1—  电源开关，控制整台仪器的电源供给。

2—  电源插座，提供 220V 交流电源。

3—  保险丝。

4—  液晶显示屏对比度调节。

5—  放气管接头。
