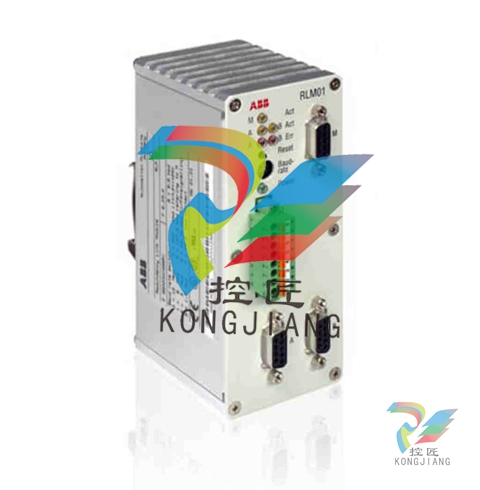

ABB RLM01 Profibus冗余模块 3BDZ000399R1

描述

RLM 01将一条简单的非冗余Profibus线路转换成两条相互的线路 冗余线路A/B .模块双向工作，这意味着所有三个 接口可以接收和传输数据。 您可以将模块直接放置在主模块之后、总线段之前 几个奴隶或之前的单个奴隶。带冗余的PROFIBUS站 耦合器【K】可以直接连接到RLM 01冗余设置的PROFIBUS。 只有一个接口的站可以选择分配给A或B线。每个 RLM 01 PROFIBUS接口可以服务多达31个PROFIBUS站。使用 中继器和媒体转换器可以增加 PROFIBUS线路和站的数量。 转换:线路线路A/B 在PROFIBUS DP/FMS线路上使用 自动线路选择 传输速率9.6千比特/秒....12 兆比特/秒 通信监控 中继器功能 冗余电源 状态和错误显示 电源监控 无电位报警触点 DIN安装上的简单组装 铁路

模块的三个RS 485接口支持中指定的所有传输速率 DIN 19245适用于9.6 kBit/s至12 MBit/s的PROFIBUS .该模块具有 中继器功能，即重新生成信号形状和振幅 收到数据。RLM 01监控所有三条线路A、B和M的活动和错误 各州。检测到错误时，前面板上的发光二极管会发出信号。与此同时激活的潜在空闲报警触点可以进行轮询以用于诊断目的 由过程控制系统PCS或可编程逻辑控制PLC控制。这 三个串行RS 485接口彼此之间以及与 电源。这是一种功能性电气隔离。 通过线路A或线路B以正确的报文开始发送的第一个数据被路由 同时，随机选择线路A或线路B。 测试和选择总是基于第一个字符。就电报而言 从A上的错误开始，控制逻辑切换到冗余线路b .同样 程序适用于b线，反之亦然。 通过线路M输入的数据以正确的报文开始并行路由至 两个终端A和b .数据测试始终基于第一个字符。在……里 如果报文启动出错，控制逻辑不会向A输出任何数据 还有b。 24 VDC单电源或冗余电源都是可能的。这 L1 和L2 的负载分布基于所施加的电压水平。 如果一个电压源出现故障，则切换到冗余电源 中断。监控逻辑电路测试两个电压是否都存在。

为了给RLM 01供电，只能使用安全低电压。这一要求也适用于 报警触点电源。 根据UL/CSA要求，外部保护（例如保险丝）是 遵医嘱。保险丝额定值可达1.6A至10A（特性:中等 慢作用或慢作用）。具有公共设备的几个设备组的保护 允许使用保险丝（几个RLM 01或RLM 01以及其他装置）。 选择安装位置时，确保环境温度的极限值 遵守技术数据中规定的条件，模块可以放电 没有任何阻碍地加热。 不要连接部分或全部铺设在建筑物外的任何总线。 电压过载（例如雷击导致的电压过载）可能会损坏 模块。为防止此类情况发生，请使用光缆和 适当的中等转换器（电的《==》光的）作为高质量的电的 孤立。 根据PROFIBUS安装指南，总线屏蔽 电缆最好在起点和终点与地电位相连。地方 低电阻和低电感接地DIN安装导轨上的模块。 通过端子板上的E端子（1）的接地措施则不 必需的。 前面板元件 三个子D接口A、B和M位于RLM 01的前面板上 用于连接PROFIBUS电缆。8针公多针连接器，带 相关的端子板用于连接报警器和电源线。 还有用于活动/错误显示的led，用于设置 传输速率和重置按钮（激活传输速率）。
