纯水注射用水TOC分析仪制造商  工作原理

本仪器采用紫外氧化的原理，将样品中的有机物氧化为二氧化碳，二氧化碳的测试采用的是直接电导率法，通过测试经过氧化反应的样品的总碳含量和未经过氧化反应的样品总无机碳的含量差值来测定总有机碳含量，即：总有机碳（TOC）=总碳（TC）-总无机碳（TIC）。

纯水注射用水TOC分析仪制造商  主要特征:

1、高精度、高灵敏度，操作简单。

2、人性化操作界面，有一键运行功能，自动管路清洗功能。

3、高性能CPU，触摸屏设计，超大640*480点阵真彩显示器。

4、不用拆开机箱更换UV灯和泵管。

5、检测上限可设定，自动上限报警功能。

6、具有RS232数据接口，历史数据可存储6个月。

7、离线检测和在线检测可选配。

8、具有打印功能

性能规格:

测量范围：0.001mg/L～1.0mg/L（传感器可定制，浓度可调节最达到1000mg/L，根据式样要求传感器定制调节到某一段浓度范围）

精度：?4%测试范围

分辨率：0.001mg /L

分析时间：连续分析

响应时间：4分钟之内

检测极限：0.001mg /L

样品温度：1- 95℃

重复性误差：≤3%

电源要求/功能：220V

显示屏：彩色触摸屏

TOC分析仪的组成包括以下7个主要部分：

① 在线检测装置（在线型仪器配备）

② 样品蠕动泵

③ 分流器

④ 氧化反应器

⑤ 二氧化碳传感器

    ⑥ 微处理控制器和电子线路板

⑦ 输出接口

测试工序的流程

TOC 分析仪的测试工作方式为自动化进行。测试人员需要做好测试前的准备工

作，在具体测试过程中不需要调整和值守。

TOC 分析仪的测试项目包括：

1） 在线分析 ；

2） 离线分析 ；

3） 系统适应性验证；

4） 零点校准 。

分流器

水样进入仪器后分成相同流量的两路，其中一路通过延迟线圈进入二氧化碳传感器，检测TIC，另一路通过氧化反应器利用紫外灯（UV灯）加二氧化钛薄膜光催化氧化作用将有机物分解为二氧化碳，进入二氧化碳传感器检测TC。总有机碳可通过这个差值计算得到：TOC = TC–TIC。

在线分析流程

1）在系统操作选择界面中，按“在线分析”图标，进入到“用户登录”界面；

2）在登录页面的对话框中输入系统已存在的用户名和密码，然后按“确定”图标进入到“在线分析”界面；

3）在确认仪器已正确接入管路后，点击‘开始’图标，系统进入到运行状态，管路中的样液开始流动，等待10 秒后，界面上会显示当前的测试数据和测试时间。

4）仪器在运行状态下，点击‘停止’图标，仪器则进入暂停状态，如果要恢复检测只需点击开始即可。如果要退出测试，则在暂停的状态下，点击‘退出’图标，彻底退出当前的在线检测；

5）仪器在运行状态下，直接点击‘退出’图标时，仪器将还会处于在线检测模式的运行状态，只是离开了在线运行的界面。如果需要退出在线运行模式就必须重新登录，进入在线运行界面，停止运行后才能彻底退出在线运行模式；

当系统处于在线测试模式时，用户无法进入到离线运行界面。

二氧化碳传感器

仪器上安装有两个二氧化碳传感器，由电导率传感器和温度传感器组成。电导率测量采用双精度技术，可以实现自动校准和温度补偿。TIC传感器用于检测未经氧化的水样中二氧化碳浓度，同时检测水样的电导率值；TC传感器用于检测水样本身含有的二氧化碳和水样中有机物经分解后产生的二氧化碳浓度的总和。

应用范围

该仪器可用于检测制药工业中纯化水、注射用水和去离子水中有机碳的浓度；也可用于半导体行业中超纯水TOC的检测。

在制药领域和生物化学领域清洁验证过程中，可用于验证清洁效果。

该仪器具有在线检测功能，可以在线监测制药工业的制水系统、半导体工业的超纯水制备系统和晶片工艺过程、电厂去离子水制备过程等。

主要配置

主机 一台

触摸屏 （镶嵌到仪器中）

微型打印机   一台

进样管   一条

电源线  一套

产品说明书  一份

产品合格证  一份

产品装箱单  一份

仪器校准

分析仪的‘仪器校准’主要包括两部分内容，一是仪器的零点校准；

二是药典里规定的仪器必须满足的系统适应性试验。这两项测试功能的进样方式都采用手动确认的模式。该部分还设有一个管路冲洗的功能，用于管路的快速清洗，此功能大大缩短了管路清洗的时间。

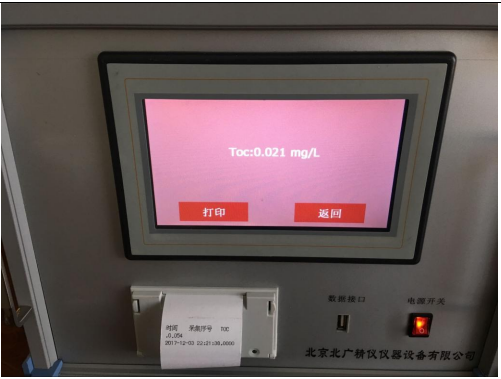

使用与操作方法

开始检测并计入检测次数，检测完毕后显示最后一次检测结果，其中几次检测的结果均自动保存在查询记录当中。检测次数的设置方式为：用“选择”键移动光标，用“设置”键修改数字，按“确定”键进行确认，进入分析界面。先进行四次冲洗过程

零点校准

仪器校准的目的是为了减小传感器的零点漂移，并对其测试曲线进行修订，对于保证仪器测试结果的准确性有非常重要的意义。

校准周期可以根据具体使用情况而定，建议更换紫外灯或仪器使用半年以后校准一次。出现数据分析的结果偏差较大时，也可进行校验。

仪器在校准过程过程中，将用到两种标准液，一种是总有机碳低于0.1ppm，电导率低于 1.0μs/cm（25℃）的高纯水作为零点水；另一种是 0.5ppm 的标准蔗糖溶液。

a) 零点水和标准溶液要采用密闭容器内盛放，容器的顶空要尽量小，密封口打开后要尽快测试。

b) 配制校准溶液之前，蔗糖标准品必须在 105℃（221?F）环境下干燥至恒重。

低浓度高纯水在空气中暴露超过一小时，会因溶解了空气中的二氧化碳而使电导率值明显增大。

易耗品更换周期

UV灯和蠕动泵管可以从本公司购买。UV灯为185nm、254nm双波长紫外灯，蠕动泵管为进口泵管，具有高品质和良好的稳定性。易耗品更换周期参考表5.1。

表5.1  易耗品维护/更换表

系统适应性试验

系统适应性试验是一种针对TOC 分析仪的氧化能力和适应能力的检测方法。TA -1.0 分析仪可以完全自动实现系统适应性试验的全过程。

测试前，用户应准备好三种溶液：

a) 总有机碳低于 0.1ppm，电导率低于 1.0μs/cm（25℃）的零点水 ；

b) 含碳量为 0.5ppm 的蔗糖对照品溶液 ；

c) 含碳量为 0.5ppm 的 1,4-对苯醌对照品溶液。

1,4-对苯醌是一种难氧化的有机物，所以建议采用 70℃的热水溶解后， 加冷水定容。

1,4-对苯醌是带毒性的，所以操作人员一定要注意安全。

在“测试参数修改”界面中，多出来一个‘离线冲洗时间‘项，这是针对离线分析时，两次样品液分析间隔中的管路冲洗时间。出厂默认值是 30 秒。

‘数据存储方式‘的功能是在每次测试时，仪器会根据用户的设置决定是自动保存测试结果还是通过问询的方式进行操作。默认值为自动保存。

样品的内部流速分为几档，仪器会自动根据用户输入的流速，确定其档位。

当设置完成后可点击‘保存‘按钮，保存修改后的测试参数，然后退出。

测试参数的各个默认值如下：

内部样品流速：1.0 ml/min

在线采样周期：240 s

离线测试次数：6 次

离线抛弃次数：3 次

数据存储方式：自动保存

离线冲洗时间：30 s

TOC 的报警上限 ： 0.5 mg/L

电导率的报警上限：1.5 μs/cm

 电源要求

电压：220V ? 22V

电源频率：50Hz ? 1Hz

储运

1包装后的TOC分析仪应储存在相对湿度不大于80%，无腐蚀性气体且通风良好、阴凉、清洁的室内。

2 运输按订货合同要求，避免碰撞及受潮。

3若对本仪器进行重新拆卸与安装，请联系仪器制造商，由专业技术人员协助解决。

更换UV 灯

更换UV 灯时，须小心操作，以免损坏灯管及其周围的螺旋状石英管。

给客户提供新UV 灯管时，附送一双手套供安装时使用，避免在 UV 灯管表面和螺

旋状石英管表面留下指纹。指纹会吸收UV 光线、降低氧化反应器的氧化性能。同时

在安装新的UV 灯管之前可以使用乙醇去除指纹和污垢，保证 UV 灯表面的透光率。

更换UV 灯具体操作：

○1 关闭主电源开关，拔去电源线。

○2 将仪器机箱后盖板的螺钉拧开，打开后盖板。

○3 拔掉连接灯管的电源线插头，并柠松灯管座的锁紧螺母，慢慢抽出灯管。

○4 换上新灯管并调整灯管在螺旋石英管中的有效位置，拧紧锁紧螺母。

○5 插好灯管的电源线插头并将机箱后盖板螺丝拧紧，更换结束。

更换以上部件时存在问题可联系仪器厂家解决。

更换蠕动泵管

蠕动泵管在长期运行后会有磨损和老化现象，所以必须定期更换。

更换泵管的操作步骤如下：

1 关闭主电源开关，拔去电源线。

2 按下泵头下部的金属弹片，弹出两个塑料卡片。

3 从甭管的接头处拆下旧的蠕动甭管，取下套在甭管上的抱箍，将抱箍套在新的蠕动泵管上，然后将新的甭管装入仪器的接头上，要注意抱箍的位置及方向。

4 将甭管嵌入两个塑料卡片，然后向下压入卡位。按下时一定要注意甭管是否入槽。

5 调整卡片上的流速调节键，要注意调整的原则是：管路出液口的液体顺畅自然，无回流。条件允许的话，请使用高精度的量筒对出液速度进行测量，使液体的流速与仪器的流速设置值相对应。

更换以上部件时存在问题可联系仪器厂家解决。

UV 灯和蠕动泵管可以从本公司购买。 UV 灯为 185nm、254nm 双波长紫外灯，蠕动泵管为原装进口泵管，具有很高可靠性和良好的稳定性。

UV 灯的使用周期为 6 个月 ；蠕动泵管的使用周期为 12 个月。

以上时间为系统连续在线运行时间，当用采用间断或离线运行时，更换周期将会更长，仪器会自动完成计数并决定何时告警。

保存历史记录

历史记录的保存对象包括：在线分析结果和离线分析结果。

TA- 1.0 分析仪有两种存储模式，一种是自动存储；另一种是手动存储。当选择自动存储时，每次测试结束后，仪器会自动保存本次的测试结果。当选择手动存储时，每次开始测试的时候，仪器都会有提示信息，询问用户是否要保存数据。如果要保存测试结果则按“确定”键保存，如果不保存，则按“取消”键放弃保存。

产品说明:

总有机碳（TOC）分析仪采用世界先进的双波长红外外氧化技术，精度高、灵敏度高。高性能CPU，触摸屏智能化控制，具有离线分析和在线分析选配功能，配制外置式打印机，人性化的设计理念，更换UV灯和泵管不用拆开机箱，操作简单、方便，实现了分析仪器国产化。符合《中国药典》2010版附录VIII R制药用水中总有机碳测定法，满足药典对仪器的要求：①TOC=TC-TIC，②系统适用性试验，③检测灵敏度（等于或小于0.001mg/L）。

 服务
1．供方质量保证体系严格按照ISO9001质量标准之要求执行
2．培训：可根据客户要求在设备出厂前或设备到场后，对需方的技术人员进行操作、保养及设备维护进行技术培训
3．服务：当设备因质量或其他原因不能正常工作时，我公司在得到通知后24小时内给予答复；需要现场维修时，我公司在得到通知后48小时内派员上门维修、检测
4．设备保修期为1年。
