一、用途

旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内腔相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

二、结构：

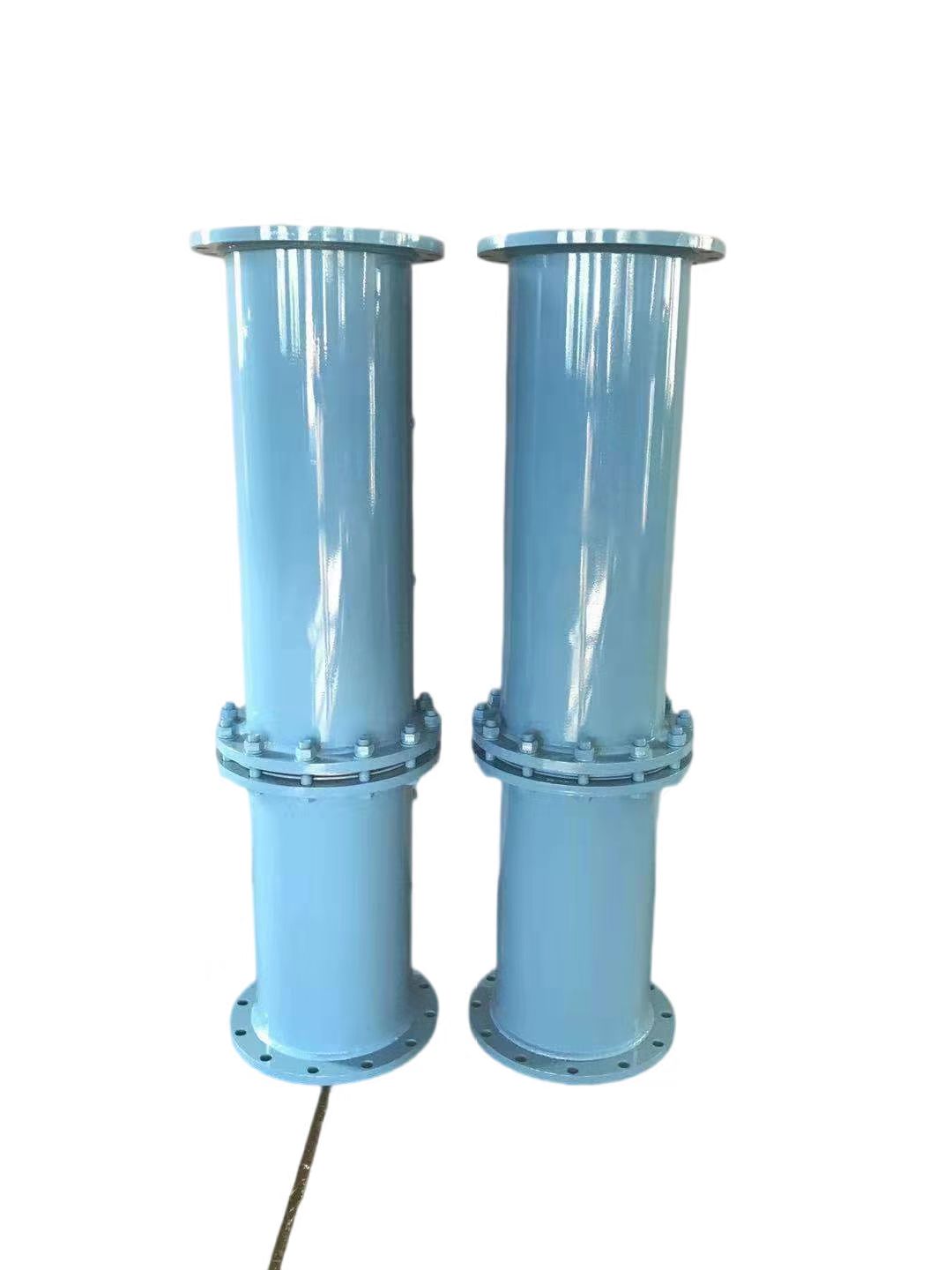

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。

三、特点：

此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。

四、工作原理：

1.旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用

智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。

 2.孔板以内孔锐角线来保证精度，因此对磨蚀、磨损、结垢、脏污等不良问题很敏感，长期使用精度难以保证，需买年定期拆下检修一次，以保证产品的使用效果与测量精度。
