河北过滤器完整性测试仪  扩散流（前向流）测试

指当气体压力在滤芯起泡点值的80%时，这时还没有出现大量的气体穿孔而过，只是少量的气体先溶解到液相的隔膜中，然后从该液相扩散到另一面的气相中，这部分气体称之为扩散流。

河北过滤器完整性测试仪  因此本测试过程：首先通过泡点仪的微量调节阀控制气体流量，使得测试压力逐渐上升，当压力接近于泡点压力80 %时，减小微量调节阀的开度，减缓压力上升，直至压力稳定在泡点压力80 %的压力。采用气体流量计直接测试透过过滤器的流量；或者采用量筒收集过滤器透过侧的气体体积，同时采用秒表记录冒泡的时间，以此计算透过的流量，将测试的流量与过滤器厂家的值进行比较，如果小于最大流量限值，表明过滤器完好，否则需更换过滤器的滤芯。起泡点值只是一个定性的值，从开始起泡到最后的群起泡是一个比较长的过程，不能准确的定量。而测量扩散流值是一个定量值，不但能准确的确定过滤器的完整性，而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题，同时扩散流的测试压力要低于最小泡点的压力，能起到保护滤芯、延长滤芯使用寿命的目的，这也就是为什么现在国外滤芯厂家都只用扩散流法测试完整性的原因。

多孔材料渗透性测试

首先将干燥的样品安装至测试组件内，与测试仪的出口连接；已经润湿的待测样品需放入烘箱中烘干，冷却至室温后装入测试组件中；将组件的快接头与测试仪的出口连接。

测试过程中，首先打开“开关/保压”按钮，使测试仪与气源连通，缓慢调节控制阀（逆时针旋转），使压力示数缓慢匀速上升，且随时关注流量显示情况，记录多个压力对应流量数据（至少5 个），以备后续计算。

菜单功能介绍

为了使测试者更易操作，本仪器设计了中文菜单界面及状态提示栏。以下介绍各个菜 单的级联关系和功能

性能参数：

便携式全自动过滤器完整性测试仪

 5.7″带背光数字液晶显示屏，显示清晰；

中文操作环境，操作界面友好；

实时显示测试数据和曲线，监控测试全过程；

双核运算，附带上位机软件。

含盖了国外同类仪器的所有功能。

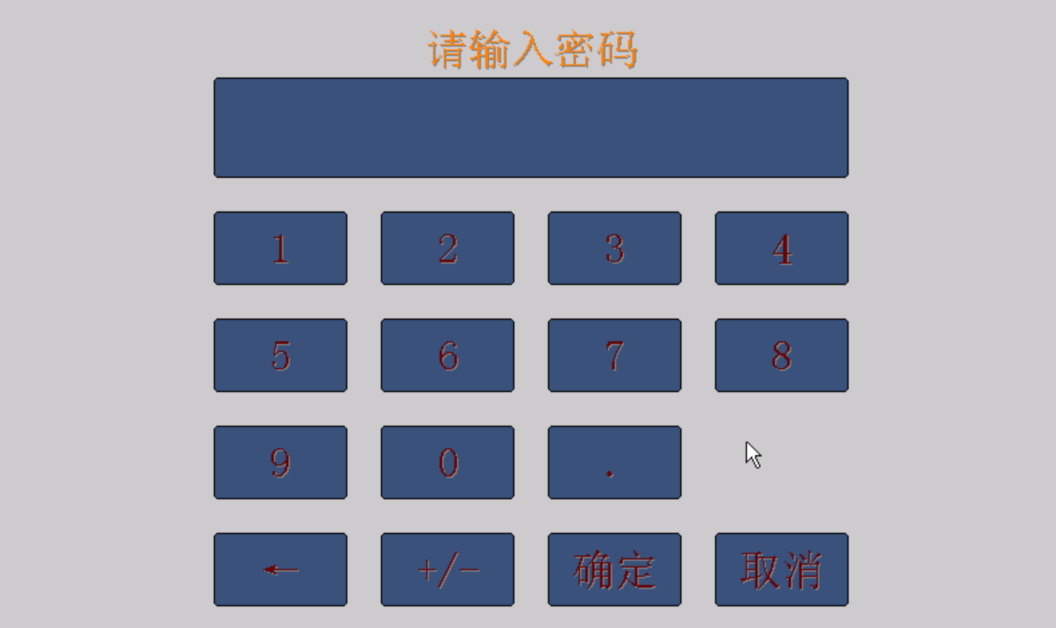

具有更完善的用户分级管理功能，用户可根据需要更改密码。

增加了对被测过滤器的自动保护功能，避免因为过压测试造成对滤器的损害。

提供了自动打印功能的设置项，使用户的操作更简单、方便。

专门针对疏水性滤芯设计了“水浸入法”测试功能，解决了疏水滤芯只能使用有机溶剂浸润后测试完整性的弊病，填补了国内的一项空白。

采用了更精密的元器件、更完善的算法，使仪器可以实现对平板膜过滤器的扩散流的检测，这对于判断膜的完整性和特性具有重要意义。

操作顺序
1. 将疏水过滤器的上游充满水
2. 关闭所有上游的阀门
3. 连接完整性测试仪

4. 启动测试：测试仪自动进行WIT测试
5. 测试完成同时打印测试结果
6. 打开滤壳底部的排污阀彻底排掉滤壳中的水
7. 打开滤壳的进气口和排污阀通入压缩空气
8. 开始过滤系统的过滤操作

气泡点法

当多孔膜材料被合适的浸润液完全湿润后，由于液体的表面张力和相应毛细管张力的作用， 浸润液充满膜孔并驻留在孔中。在滤材的两侧加上气体压差，要克服毛细管压力将孔道中的液体 赶走而冒出气泡，气体的压差必须增大到某一值ΔP，这个压差值就称为气泡点，其计算公式如 式 1。式 1 表明，孔径愈小，气泡点愈高，因此可以用气泡点来检测过滤器的性能。

ΔP=K4σ cosθ / D

（ 式 1）

其中： ΔP—压差（达因/厘米 2），气泡点值

σ—浸润液的表面张力（达因/厘米）

θ—滤膜与浸润液的接触角

D—孔径（厘米）

K—孔形系数（因为真实的滤膜上的孔不是圆柱形）

采用标准化的自动滤材浸润程序：通过一个标准化的自动滤材浸润程序，保证滤材完全被液体浸润，同时启动后续的测试工作, 不会影响下游的无菌状态，满足了在线测试的要求。

数据处理技术先进：采用了先进的人工智能技术，实时采集不断变化的表观扩散流数据流，用于分析识别扩散流、粘性流模式，可以准确指认滤芯起泡点值，对滤膜/滤芯泡点的测试结果与真实的细菌截流性能关联性更好。

超大容量的数据存储功能，可保存500组测试结果及其测试曲线。
