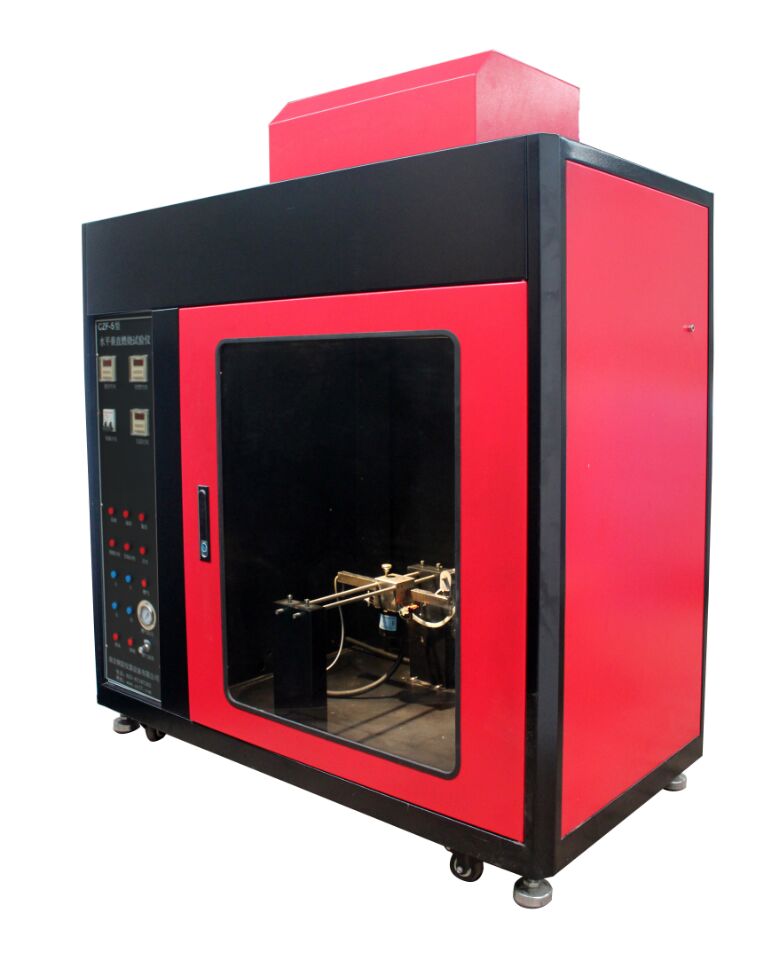

国产水平垂直燃烧试验仪  符合标准

水平垂直燃烧试验仪是依据IEC60950-1，UL94、IEC60707、IEC60695-2-2、GB5169、ISO1210等标准的要求设计进行制造的。

国产水平垂直燃烧试验仪  技术指标

1.本生灯灯头：内径9.5mm?0.3mm从空气入口处向上长度约100mm?10mm；
2.燃烧器角度：0~45?(手动调节，带刻度)；
3.引燃铺垫板：标准医用棉花；
4.施燃气体：98%甲烷标准气或者37MJ/m3?1MJ/m3天然气或丙烷（气体自备）；
5.燃气焰温梯度：从100℃?5℃～700℃?3℃用时44s?2.0s或54s?2.0s或者按照定制标准要求（需用温度校准装置验证）；
6.温度校准验证装置 ：进口仪表自动控制，配φ5.5mm，1.76?0.01g或φ9mm,10.00?0.05g标准铜头(选购件)；
7.温度校准验证用热电偶：?0.5mm，K型，进口绝缘式耐高温铠装热电偶(选购件)；
8.试验时间和持燃时间：1s～999.9s（数显可预置）；
9.重复施燃次数：1～9999次（数显可预置）；
10.采用自动打火装置,方便试验自动进行；
11.箱体内部容积：0.75m3(可选0.5M3和1M3) ；
12.外形尺寸:宽1330*深730mm*高1500mm；
13.箱体材料：铁板喷涂；
14.排气孔：?100mm；
15.输入电源：AC 220V  50HZ 5A。

16.产品全系标配燃气泄露报警装置，安全可靠。

一、 试验步骤

1、 准备工作

a、 详细阅读ANSI/UL94、IEC60950-1、IEC695-2-2标准，了解相关的技术要求 。

b、 把减压阀与气瓶相连，另一端与燃烧室入气口相连，并打开气体阀门，检查可燃气体流通管道的气密性。不能有泄漏现象.

c、 检查面板的压差计是否有正常的液体，若没有或太少应作补充，否则，可燃气体会经此处泄漏。

d、 接通电源，合上电源开关（POWER）。

2、 火焰调节

将燃烧管垂直放置，按下”点火”键，点燃火焰，调节流量计，气压差调节阀和空气流量调节装置，通过相互配合调整，以得到标准要求的火焰。

a. 流量计应从小向大逐步调节，流量过大是无法点燃。

b. 压力调节针阀，位于燃烧座底下，它的旋入将增加压差，反之减少。

c. 空气流量调节装置是用作改变外焰大小。

3、 样品采样判定及方法

     HB 级防火试验（Horizontal Burning Test）

样品要求：

1) 片状：切割、熔铸、挤塑等方式均可，边沿光滑、表面干净、密度均匀

2)尺寸：长?宽：125?5mm ? 13.0?0.5mm，需要提供测试的最小厚度样品和3mm(-0.0, 0.2)厚度样品，若样品最小厚度大于3mm 或者最大厚度小于3mm，则可以不用提供3mm 样品; 样品最大厚度不超13mm，最大宽度不超过13.5mm，角半径不大于1.3mm

3) 系列：若颜色、密度等有多种型号，则要提供相应的有代表性的样品

4) 数量：样品最少2 套、每套3 件样品

测试程序：

1) 划线：25?1mm，100?1mm

2) 夹持：夹住靠近100mm 处的样品尾端，长度方向保持水平，宽度方向与水平面成45??2?，丝网固定在样品下面100?1mm 处

3) 燃具：甲烷流量105ml/min，背压力10mm 水柱

4) 火焰：焰高20?1mm

5) 燃烧：焰炉倾斜45?，置入火焰6mm 深处，30?1 秒或燃烧至25mm 处时移走焰炉

6) 计时：火焰燃烧至25?1mm 处时开始计时，计下停燃烧时所用的时间和燃烧过的长度

7) 计算：V=60L/t，V 是燃烧速度(mm/min)，L 是燃烧过的长度(mm)，t 是燃烧时间(s)

用途

水平垂直燃烧试验仪是测定样品的的损坏程度以及样品的线性燃烧速率和余焰/余灼时间。用于对电器设备和器具的塑料材料部件进行水平、垂直可燃性试验。产品箱体外壳为铁板喷涂（不锈钢外壳可选），并配置可燃气体泄露报警装置（国内唯一），配备了大面积透明观察窗，数显计燃烧、余焰、余灼时间，本装置外形美观，使用方便，性能可靠。测试产品包括：家电、照明、电子类产品上的塑料件,工程塑料及橡胶材料等等。

主要配件：

售后服务

（1）免费送货到用户指定的地点，免费指导安装、培训及调试。

（2）产品质保期：自安装正常使用日起一年；

（3）质保期内若产品出现质量问题，供货方负责免费维修，质保期外仅收成本费。零部件常年供应.
