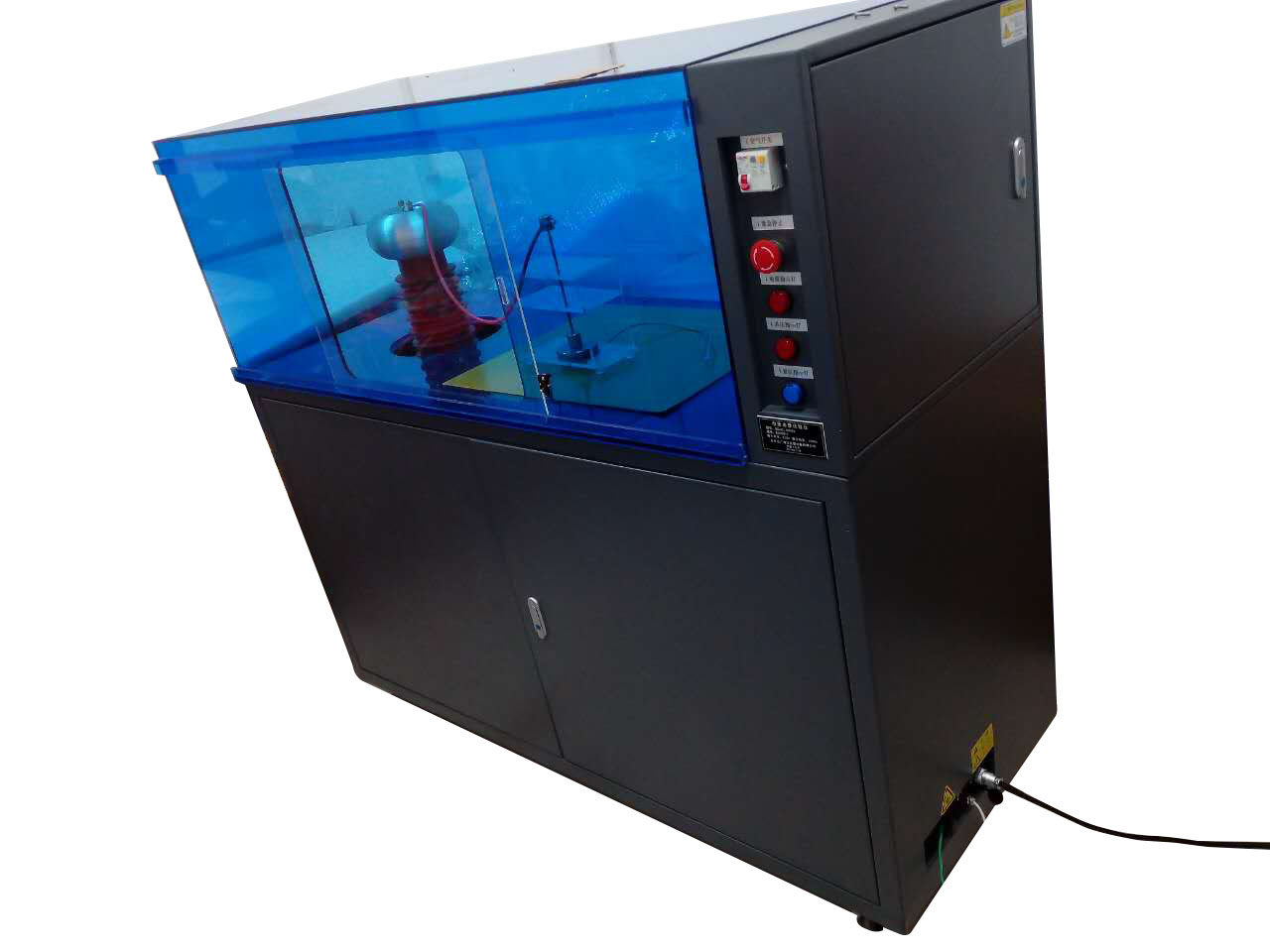

100KV交直流电压击穿测试仪  试验环境：

⑴常态试验环境：

温度为20?5℃，相对湿度为65?5%。

⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。

表2    条件处理与试验环境

项目   温度（℃）    时间（h）    相对湿度( % )    注意事项

高温处理与热态试验环境   90?2

105?2

120?2

130?2

155?2

180?2

200?2

220?2

250?2

275?5

320?5    ＜40h

可由试样的温度，时间与性能的关系曲线来确定

        在规定的处理条件下放入试样并开始计时。

热态试样须在试样温度达到规定的

浸蒸馏水、沸水或其他液体处理   20?5

100?5

        0.5、1、2、4、6、8、16、24、48、96    在规定的处理条件下放入试样并开始计时。

试样经浸沸水或其他高温液体处理后取出随即放入同类常温液体中冷却到温度数20?5℃

受潮处理与潮湿环境   20?5    95?3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整数倍    1.在规定的处理条件下放入试样并开始计时。

100KV交直流电压击穿测试仪  主要技术指标

1、设备输入电压： 220V (普通试验室电源均可兼容)；

2、试验电压方式： 交流 0--50KV；直流 0--50 KV；

3、电器容量：5KVA；

4、试验方法：0-50KV全量程可调(采用高精度电压采样器件)；

5、击穿及耐压试验升压速率：

0.1 KV/S

0.2 KV/S

0.5 KV/S

1.5 KV/S

2 KV/S

2.5 KV/S

3.0 KV/S(此项满足最新标准里面极快速升压试验要求)；

6、试验方式：直流试验：1、匀速升压 2、阶梯升压 3、耐压试验

       交流试验：1、匀速升压 2、阶梯升压 3、耐压试验

注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。

8、漏电电流选择：1—100 mA可由计算机软件自由进行设定。

9、硬质橡胶耐电压击穿介电强度测试仪采用先进的无触点原件匀速调压方式(淘汰产品中机械传动升压方式)。

10、支持短时间内短路试验要求。

11、一次试验可以同时做5个试样。

12、电压测量误差： ≤2％。

13、试验电压连续可调：0-100 KV

14、耐压时间设定：0-6小时(可通过软件连续设定)。

15、主机尺寸：1500mm*1200mm*1600mm（长宽高）。

16、主机重量：约200KG。

17、硬质橡胶耐电压击穿介电强度测试仪九级安全防护措施：

(1) 超压保护

(2)试验过流保护

(3)试验短路保护

(4)安全门开启保护

(5)软件误操作保护

(6)零电压复位保护

(7)试验结束放电保护

(8)独立保护接地

(9)试验完成后电磁放电

安全保护功能：

1、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。100KV测试设备高压电极距离试验箱壁的最近距离大于270mm，50KV测试设备高压电极距离试验箱壁的最近距离大于250mm，试验时即使人接触箱壁也不会有危险。

2、设备要安装单独的保护地线。接保护地线，主要是减少试样击穿时对周围产生的较强的电磁干扰。也可避免控制计算机失控。

3、该试验设备的电路设有多项保护措施，主要有：过流保护、过压保护、漏电保护、短路保护、直流试验放电报警，电磁放电等。

4、试验在试验箱中进行，试验箱门打开时电源加不到高压变压器输入端，即高压侧无电压。测试设备高压电极距离试验箱壁的最近距离时安全距离，试验时即使人接触箱壁也不会有危险。

5、本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

6、本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

7、本公司保留对设备改进的权利，并不另行通知用户。

九、主要配置：（采用国内知名或进口配件）

1、 试验主机一台

2、5万伏电压击穿试验仪高压发生器一台

3、 全自动微电脑电压调压装置一套(串口方式)

4、步进电机一台

5、控制系统一套

6、电压及电流采集模块一套

7、过流保护装置一套

8、 试验用电极 ￠25mm两个 ￠75mm一个

9、 试验用油盒一只：材质为有机玻璃

10、放电棒一支（使用方法：试验结束，电机归位后关掉电源开关，拿出放电棒，拉直伸缩杆，将接地夹另一头插入放电帮金属探头插孔中，然后将接地夹夹到仪器接地端上，手握绝缘手柄，打开试验箱玻璃门，用金属探头接触高压头即变压器端。注意：在每次试验完成后拿出样品前都要事先完全放电，在放电时，在放电点接触停留时间超过2秒。）

11、电压击穿计算机测控软件一套

12、计算机一套(专用抗强干扰计算机)

13、彩色喷墨打印机一台(惠普品牌)

14、国家一级计量鉴定质检证书一份

15、产品使用说明书一份

16、数据线一套

17、合格证一份

常规型号：

BDJC-10KV（1万伏）一般厚度为1-3mm

BDJC-30KV（3万伏）推荐可测厚度2-3mm

BDJC-50KV（5万伏）推荐可测厚度为2-3mm

BDJC-100KV（10万伏）推荐可测厚度为2-5mm

BDJC-150KV（15万伏） 推荐可测厚度为1-6mm

注意事项：

1、仪器安装时应具有独立的接地线。

2、在开机前，操作者要首先熟悉操作方法。

3、仪器不能在有强烈腐蚀性气体及有颗粒杂质的气体环境中使用。

4、试验环境温度15度到25度之间，相对湿度60％到70％之间

5、试样击穿瞬间有火花产生并伴有声响，属正常现象。

6、每次更换试样或接触高压电极时必须用高压放电棒对高压电极进行放电，放电时间5秒以上。

7、每次进行试验前，必须检查仪器接地。

产品特点

1、运行于WIN  XP/WIN7/WIN8系统下的独立安装软件，界面友好，操作简单

2、实验显示曲线，数据自动储存，自动查找

3、多种用途可以进行交、直流试验试验准确、可靠、安全

4、计算机控制试验过程，自动判断停止，自动复位

5、超压、过流、短路、漏电、误操作等多种保护
