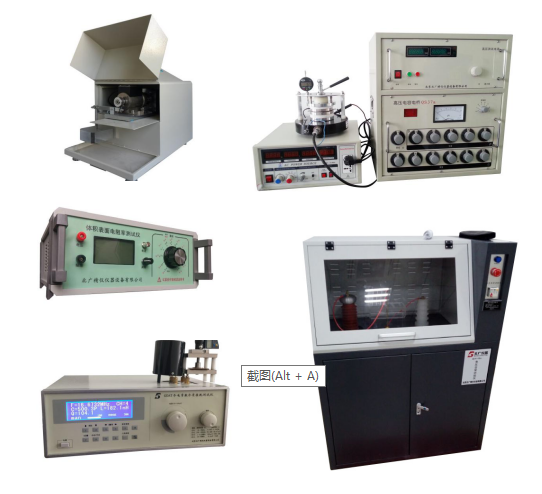

橡胶电阻率测试仪  典型应用

1.硫化橡胶体积、表面电阻率测定

2.测量防静电鞋、导电鞋的电阻值

3.测量防静电材料的电阻及电阻率

4.测量计算机房用活动地板的系统电阻值

5.测量绝缘材料电阻(率)

6.光电二极管暗电流测量

7.物理,光学和材料研究

8.高分子材料表面体积电阻率测定

橡胶电阻率测试仪  附件：

1.一年固保书及中文操作说明书各一份

2.电源线一条

3.测量线三根（屏蔽线、测试接线、接地线）

4.屏壁箱一个

5. 固体电极一套

测试步骤：

1、测试温度23?2℃，相对湿度65?5%，无外界电磁场干扰环境中进行。

2、测试时对试样所加电压为100V~500V的直流电压，选择电压档次。

3、将试样倒入高压电极内，使液面刚好和环电极下缘全部接触为止。

4、将充分放电后的试样和电极，按固体（液体）体积及表面电阻率测试仪要求接线。

外电极（高压电极）接高固体（液体）体积及表面电阻率测试仪的高压输出端。

内电极（测量电极）接固体（液体）体积及表面电阻率测试仪的测量端。

中电极（环电极）接固体（液体）体积及表面电阻率测试仪的接地端。

5、仪器预热30分钟，稳定后调整仪器（调零），加上试验1分钟，读取电阻指示值，然后放电1分钟，再测试一次，以二次的算术平均值作为试验样品电阻指示值。

技术参数：

1、电阻测量范围1?104Ω ～1?1018Ω

2、电流测量范围2?10-4A～1?10-16A

3、显 示 方 式 数字液晶显示

4、内置测试电压10V、50V、100V、250V、500V、1000V

5、基本准确度1%

6、使用环境 温度：0℃～40℃，相对湿度<80%

7、供电形式AC 220V，50HZ，功耗约5W

8、仪器尺寸285ｍｍ?245ｍｍ?120 mm

9、质量约5KG

10、体积小、重量轻、准确度高电阻、电流双显示，性能好稳定、读数方便

11、使测量超高电阻就如用万用表测量普通电阻样简便免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦

条件处理和测试条件的规定:固体绝缘材料的电阻随温度、湿度的增加而下降。试样的预处理条件取决于被测材料，这些条件在材料规范中规定。推荐使用GB10580《固体绝缘材料在试验前和试验时采用的标准条件》中规定的预处理方法。可使用甘油—水溶液潮湿箱进行湿度预处理。测试条件应与预处理条件尽可能地一致，有些时候（如浸水处理）不能保持预处理条件和测试条件一致时，则应在从预处理环境中取出后在尽可能短时间内完成测试，一般不超过5分钟。

安全注意事项

1 使用前务必详阅此说明书，并遵照指示步骤，依次操作。

2 请勿使用非原厂提供之附件，以免发生危险。

3 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以免触电。

4 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬空，不与外界物体相碰。

5 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接上。 例如：对电缆测缆芯与缆壳的绝缘时，除将被测物两 端分 别接于输入端与高压 端，再将电缆壳 ，芯之间的内层绝缘物接仪器 “G”，以消 除因 表面漏电而 引起的测量误差。也可用加屏蔽盒的方法， 即将被测物置于金属屏蔽盒内，接上测量线。

测量电流及1014Ω以上超高电阻的测量

    当测量超过1014Ω以上的超高电阻时,可以通过测量电流的方法,然后用欧姆

定律求出超高电阻值。测量电流与测量电阻的方法基本相同，

例如：电流表头显示读数为1.234，量程位置处在10－8，则电流为 I=1.234?10-8  A

利用欧姆定律

    V

R= ---

    I

可以计算出电阻值。利用测量电流的方法可测量超过1014Ω以上的超高电阻1015～1018Ω。

杂散电势的消除：在绝缘电阻测量电路中，可能存在某些杂散电势，如热电势、电解电势、接触电势等，其中影响最大的为电解电势。用高阻计测量表面潮湿的试样的体积电阻时，测量极与保护极间可产生20mv的电势。试验前应检查有无杂散电势。可根据试样加压前后高阻计的二次指示是否相同来判断有无杂散电势。如相同，证明无杂散电势；否则应当寻找并排除产生杂散电势的根源，才能进行测量。

体积电阻volume resistance

 在试样两相对表面上放置的两电极间所加直流电压与流过这两个电极之间的稳态电流之商，不包括沿试样表面的电流，在两电极上可能形成的极化忽略不计

 注:除非另有规定，体积电阻是在电化一分钟后测定

 体积电阻率：在绝缘材料里面的直流电场强度和稳态电流密度之商，即单位体积内的体积电阻。

 注:体积电阻率的SI单位是12 "m。实际上也使用 fE " cm这一单位。

电极electrodes

电极是具有一定形状、尺寸和结构的与被测试样相接触的导体。

注:绝缘电阻是加在与试样相接触的两电极之间的直流电压与通过两电极的总电流之商 绝缘电阻取决于试样的表面电阻和体积电阻(见GB/T 10064-2006)

金属的电阻率较小，合金的电阻率较大，非金属和一些金属氧化物更大，而绝缘体的电阻率极大。锗、硅、硒、氧化铜、硼等的电阻率比绝缘体小而比金属大，我们把这类材料叫做半导体(semiconductors)。

总结：常态下（由表可知）导电性能好的依次是银、铜、铝，这三种材料是常用的，常被用来作为导线等。银的价格偏贵，因此铜用的为广，几乎所有应用的导线都是铜制作的（精密仪器、特殊场合除外）。铝线由于化学性质不稳定容易氧化已被淘汰。由于铝密度小，取材广泛，且价格比铜便宜，被广泛用于电力系统中传输电力的架空输电线路。为解决铝材刚性不足缺陷，一般采用钢芯铝绞线，即铝绞线内部包有一根钢线，以提高强度。银导电性能好，但由于成本高很少被采用，只有在高要求场合才被使用，如精密仪器、高频震荡器、航天等。在某些场合仪器上触点也有用金的，因为金的化学性质稳定，并不是因为其电阻率小所致。

电阻率:

用来表示各种物质电阻特性的物理量。某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。国际单位制中，电阻率的单位是欧姆?米，常用单位是欧姆?平方毫米/米。

电阻率的计算公式为：

   ρL

R= —

   S

ρ为电阻率——常用单位Ω?mm2/m

S为横截面积——常用单位㎡

R为电阻值——常用单位Ω

L为导线的长度——常用单位m

范围：

1本试验方法包含直流绝缘电阻，体积电阻和表面电阻的测量所用直流程序。通过该测量及样本和电极的几何尺寸，可以计算出电绝缘材料的体积电阻和表面电阻，同时还可以计算出相应的电导和电导率。

2这些试验方法不适用于测量中等导电材料的电阻/电导。这些材料评估可采用试验方法D4496。

3本标准描述了几种可选择的测量电阻（或电导）的普通备用方法。特殊材料科采用合适的标准ASTM试验方法进行测试，这些特殊材料具有电压应力范围和有限起电时间，同时规定了样本结构和电极几何形状。这些个别特殊试验方法将能更好得定义测量值的精度和偏差。

4本标准并没有完全列举所有的安全声明，如果有必要，根据实际使用情况进行斟酌。使用本规范前，使用者有责任制定符合安全和健康要求的条例和规范，并明确该规范的使用范围。

重要性和用途：

1绝缘材料用于电子系统彼此和与地面之间隔离，该材料能提供零部件的机械支撑。由于此用途，通常要求具有尽可能高的绝缘电阻，以与可接受的机械、化学和耐热性能一致。因为绝缘电阻或电导组合了体积和表面电阻或电导，当实际使用时，要求试验样本和电极具有相同的形式，此时的测量值是非常有用的。表面电阻或电导随着湿度发生快速变化，然而体积电阻或电导则稍微变化，尽管总的变化在一些变化可能更大。

2电阻或电导可用于间接预测某些材料的低频率电介质击穿和损耗因数性能。电阻或电导通常作为湿度含量，固化程度，机械连续性或不同类型老化的间接测量方式。这些间接测量的效用取决于通过理论或经验研究确立的相关度。表面电阻的降低可导致因为电场强度降低而发生电介质击穿电压的增加，或者由于应力面积的增加而发生电介质击穿电压的降低。

3所有的电介质电阻或电导都取决于电化时间长短和施加的电压值（除了普通的环境变量之外）。这些因素必须已知，同时报告，以使得电阻或电导测量值有意义。在电绝缘材料工业中，形容词“表观”通常适用于在任意选择电化时间条件下获得的电阻值。见X1.4。

4体积电阻或电导可通过在特定应用场合设计某个绝缘体使用的电阻和尺寸数据计算得出。研究已经表明电阻或电导随着温度和湿度的变化而变化（1,2,3,4）4，同时在设计工作条件时，必须已知这种变化。体积电阻或电导测量值通常用于检查绝缘材料的均匀性，或者对于加工，可探测影响材料质量的导电杂质，而这不容易通过其它方法观察到。

5体积电阻超过1021Ω?cm(1019Ω?cm)时，样本在普通实验室条件测试获得的数值计算得出体积电阻，如果结果确实可疑，则应考虑通常使用的测量设备的局限性。

6表面电阻或电导不能精确测量，只能近似测量，因为体积电阻或电导总是受到测量方法的影响。测量值还受到表面污染的影响。表面污染及其积聚速度受到许多因素的影响，包括静电充电和界面张力。这些因素反过来可以影响表面电阻。当包括污染，但是在通常常识下判断不是电绝缘材料的材料性能时，此时表面电阻或电导可视为与材料性能相关。

电阻定律

导体的电阻R跟它的长度L、电阻率ρ成正比，跟它的横截面积S成反比，这个规律就叫电阻定律(law of resistance)，公式为R=ρL/S 。其中ρ：制成电阻的材料的电阻率，L：绕制成电阻的导线长度，S：绕制成电阻的导线横截面积，R：电阻值。

公式：R=ρL/S，R=U/I

ρ——制成电阻的材料电阻率，国际单位制为欧姆 ? 米（Ω ? m) ；

L——绕制成电阻的导线长度，国际单位制为米（m)；

S——绕制成电阻的导线横截面积，国际单位制为平方米（m2） ；

R——电阻值，国际单位制为欧姆，简称欧（Ω）；

U——电压值，国际单位制为伏特，简称伏（v）；

I——电流值，国际单位制为安培，简称安（A）。

其中：

ρ叫电阻率：某种材料制成的长1米、横截面积是1平方毫米的导线的电阻，叫做这种材料的电阻率。是描述材料性质的物理量。国际单位制中，电阻率的单位是欧姆?米，常用单位是欧姆?平方毫米/米。与导体长度L，横截面积S无关，只与物体的材料和温度有关，有些材料的电阻率随着温度的升高而增大，有些反之。
