产品

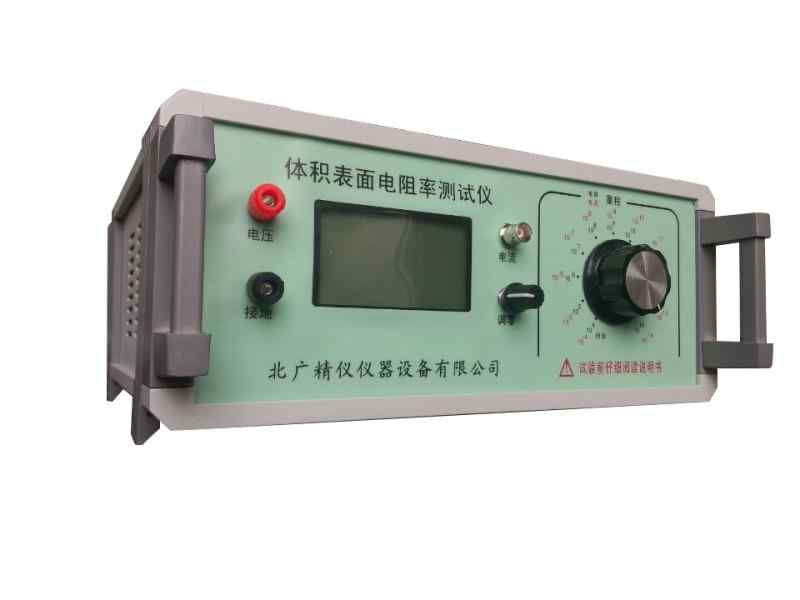

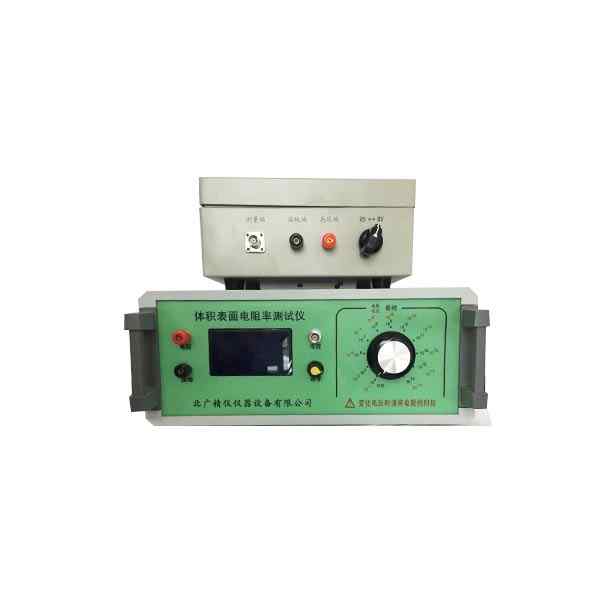

薄膜体积表面电阻率试仪 高温绝缘电阻测试仪  主要标准：

GB/T 1410-2006 《 固体绝缘材料体积电阻率和表面电阻率试验方法》

ASTM D257-99  《绝缘材料的直流电阻或电导试验方法》

GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》

GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》

GB/T 1692-2008 《硫化橡胶绝缘电阻率的测定》

GB/T 12703.4-2010 《纺织品 静电性能的评定 第４部分：电阻率》

GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》

薄膜体积表面电阻率试仪 高温绝缘电阻测试仪 什么是表面电阻率？

　　表面电阻：在试样的某一表面上两电极间所加电压与经过一定时间后流过两电极间的电流之商；访伸展流主要为流过试样表层的电流,也包括一部分流过试样体积的电流成分.在两电极间可能形成的极化忽略不计.

　　表面电阻率：在绝缘材料的表面层的直流电场强度与线电流密度之商,即单位面积内的表面电阻.

应用范围 ：

a    材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计 算机房防静电活动地板等）电阻值的检测；

b    材料体积电阻(率)和表面电阻(率)测量；

c    电化学和材料测试,以及物理,光学和材料研究;

d    微弱电流测量如光电效应和器件暗电流测量。

工作原理

根据欧姆定律，被测电阻Rx等于施加电压V除以通过的电流I。BEST121型数字高阻计是同时测出电阻两端的电压V和流过电阻的电流I，通过内部的大规模集成电路完成电压除以电流的计算，然后把所得到的结果经过A/D转换后以数字显示出电阻值，即便是电阻两端的电压V和流过电阻的电流I是同时变化，其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变化而变，所以，即使测量电压、被测量电阻、电源电压等发生变化对其结果影响不大，其测量精度很高，从理论上讲其误差可以做到零，而实际误差可以做到千分之几或万分之几。

安全注意事项

1. 使用前务必详阅此说明书，并遵照指示步骤，依次操作。

2. 请勿使用非原厂提供之附件，以免发生危险。

3. 进行测试时，本仪器测量端高压输出端上有直流高压输出，严禁人体接触 ，以

免触电。

4. 为避免测试棒本身绝缘泄漏造成误差，接仪器测量端输入的测试棒应尽可 能悬

空，不与外界物体相碰。

5. 当被测物绝缘电阻值高，且测量出现指针不稳现象时，可将仪器测量线屏 蔽端夹子接 上。 例如： 对电 缆测缆 芯与 缆壳的 绝缘 时，除 将被 测物两 端分 别接于 输入 端与高压 端， 再将电 缆壳 ，芯之 间的 内层绝 缘物 接仪器 “G”，以消 除因 表面漏 电而 引起的测 量误 差。也 可用 加屏蔽 盒的 方法， 即将 被测物 置于 金属屏 蔽盒 内，接 上测 量线。

电阻率的测量方法和精度

　　1、方法：测量高电阻常用的方法是直接法和比较法.

　　直接法是测量加在试样上的直流电压和流过试样的电流而求得试样电阻.直接法主要有检流计法和直流放大法（高阻计法）比较法主要有检流计法和电桥法.

　　2、精度：对于大于10的10Ω的电阻,仪器误差应在?20%的范围内；对于不大于10的10Ω的电阻,仪器误差应在?10%的范围内.

　　3、保护：测量仪器用的绝缘材料一般只具有与被测材料差不多的性能.试样的测试误差可以由下列原因产生：

　　①外来寄生电压引起的杂散电流通渠道.通常不知道它的大小,并且有漂移的特点；

　　②测量线路的绝缘材料与试样电阻标准电阻器或电流测量装置的并联.

　　使用高电阻绝缘奢侈可以改善测量误差,但这种方法将使仪器昂贵而又笨重,而且对高阻值试样的测量仍不能得到满意的结果.较为满意的改进方法是使用保护技术,即在所有主要的绝缘部位安置保护导体,通过它截信了各种可能引起误差的杂散电流；将这些导电联接在一起组成保护系统,并与测量端形成一个三端网络.当线路连接恰当时,所有外来寄生电压的杂散电流被子保护系统分流到测量电路以下,这就可大大减少误差的可能性.

　　在系统的保护端和被保护端之间存在的电解电势,接触电势或热电运势较小时,均能补偿掉,使它们在测量中不引起显著误差.

　　在电流测量中,由于被保护端和保护端之间的电阻与电流测量装置并联可能产生误差,因此前者至少应为电流测量装置输入电阻的10倍,好为100倍.在电桥法测量中,保护端与测量端带有大致相同的电位,但电桥中的一个标准电阻与不保护端和保护端之间的电阻并联,因此,后者至少为标准电阻的10倍,好20倍.

　　在开始测试前先断开电源和试样的连线进行一次测量,此时设备应在它的灵敏度许可范围内指示无穷大的电阻.可用一些已知值的标准电阻业检查设备运行是否良好.

　　体积电阻率为了测业体积电阻率,使用的保护系统应能抵消由表面电流引起的误差.对表面泄漏可忽略的试样,在测量体积电阻时可以去掉保护.

　　在被保护电极与保护电极之间的试样表面上的间隙宽度要均匀,并且在表面泄漏不致引起测量误差的条件下间隙应尽可能窄,实际使用时最小为1MM.

表面电阻率为测定表面电阻率,使用的保护系统应尽可能地抵消体积电阻引起的影响.

典型应用

1.硫化橡胶体积、表面电阻率测定

2.测量防静电鞋、导电鞋的电阻值

3.测量防静电材料的电阻及电阻率

4.测量计算机房用活动地板的系统电阻值

5.测量绝缘材料电阻(率)

6.光电二极管暗电流测量

7.物理,光学和材料研究

8.高分子材料表面体积电阻率测定

使用注意事项

★高阻测量一定要严格按使用方法步聚进行，否则有可能造成仪器永久损坏或电人。

1 应在“Rx”两端开路时调零（主机开机）

如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零，但改变测量电压后可能要重新调零。

2 禁止将“Rx”两端短路，以免微电流放大器受大电流冲击

3 在测试过程中不要随意改动测量电压，

★随意改动测量电压可能因电压的过高或电流过大损坏被测试器件或测试仪器，而且有的材料是非线性的，即电压与电流是不符合欧姆定律，有改变电压时由于电流不是线性变化，所以测量的电阻也会变化。

4 测量时从低次档逐渐拔往高次档

★每拨一次稍停留1～2秒以便观察显示数字，当有显示值时应停下，记录当前的数字即是被测电阻值。若显示“1”时，表示欠量程应往高次档拔。直到有显示数字时为止。当有显示数字时不能再往高次档拨，否则有可能损坏仪器(机内有过电流保护电路)。除104 Ω档之外，当显示低于1.99，表示过量程应换低档!

5 大部分绝缘材料，特别是防静电材料的电阻值在加电压后会有一定变化而引起数字变化

★由于本仪器的分辩率很高，因而会引起显示值的末尾几位数也变化，这不是仪器本身的问题，而是被测量对象的导电机理复杂而使得阻值有些变化。在这种情况下往往取2位有效数就够了。

6 接通电源后，手指不能触及高压线的金属部分

★本仪表有二连根线:高压线(红)和微电流测试线。在使用时要注意高压线，开机后人不能触及高压线，以免电人或麻手。

7 测试过程中不能触摸微电流测试端

★微电流测试端 怕受到大电流或人体感应电压及静电的冲击。所以在开机后和测试过程中不能与微电流测试端接触，以免损坏仪表。

8 在测量高阻时，应采用屏蔽盒将被测物体屏蔽.

★在测量大于1010 Ω以上时，为防止外界干扰面而引起读数不稳。

9 每次测量完时应将量程开关拨回“104 ”档再进行下次测试

在测量时应逐渐将量程开关拨到高阻档，测量完时应将电流电阻量程、电压量程开关拨回低档。以 确保下次开机时量程开关处在低阻量程档。

电导和电导率是什么关系：

电导率，物理学概念，指在介质中该量与电场强度之积等于传导电流密度。对于各向同性介质，电导率是标量；对于各向异性介质，电导率是张量。生态学中，电导率是以数字表示的溶液传导电流的能力。单位以西门子每米（S/m）表示。

（1）英文：conductivity(orspecific conductance)

（2）定义：电阻率的倒数为电导率，用希腊字母κ表示（或者γ[1]），κ=1/ρ。除非特别指明，电导率的测量温度是标准温度（ 25 ?C ）。

（3）单位：在国际单位制中，电导率的单位称为西门子/米（S/m），其它单位有：MS/m，S/cm，μS/cm。1S/m=1000mS/m=1000000μS/m=10mS/cm=10000μS/cm。

（4）说明：电导率的物理意义是表示物质导电的性能。电导率越大则导电性能越强，反之越小。另外，不少人将电导跟电导率混淆：电导是电阻的倒数，电导率是电阻率的倒数。
