    在CAD的使用过程中，如何操作能使在一个较大的圆里包含四个较小的内切圆，这四个较小的内切圆里还有一个小圆与之相切呢？ 具体绘制操作如下：

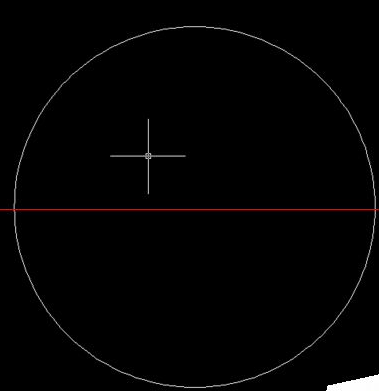

1、首先，在打开的CAD软件中绘制一个大圆，如下图所示：
2、接着画出辅助线，过圆形两条相互垂直的直线，即把圆等分成为四份。

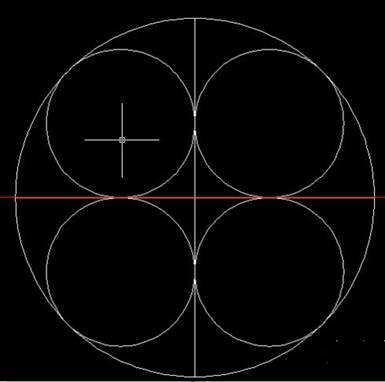

3、然后画里面的小圆，用【绘图】——【圆】——【相切、相切、相切】，分别切两条直线和圆，相同的操作画四个小圆，如下图所示：


4、删除之前画的辅助线，用第三步的办法：【绘图】——【圆】——【相切、相切、相切】，进行分别切四个小圆中的其中三个，画出第五个小圆的操作，如下图所示：

以上就是CAD中大圆和小圆相切的操作方法，有需要的小伙伴可以参考以上操作多多练习，希望能够帮助到大家。
