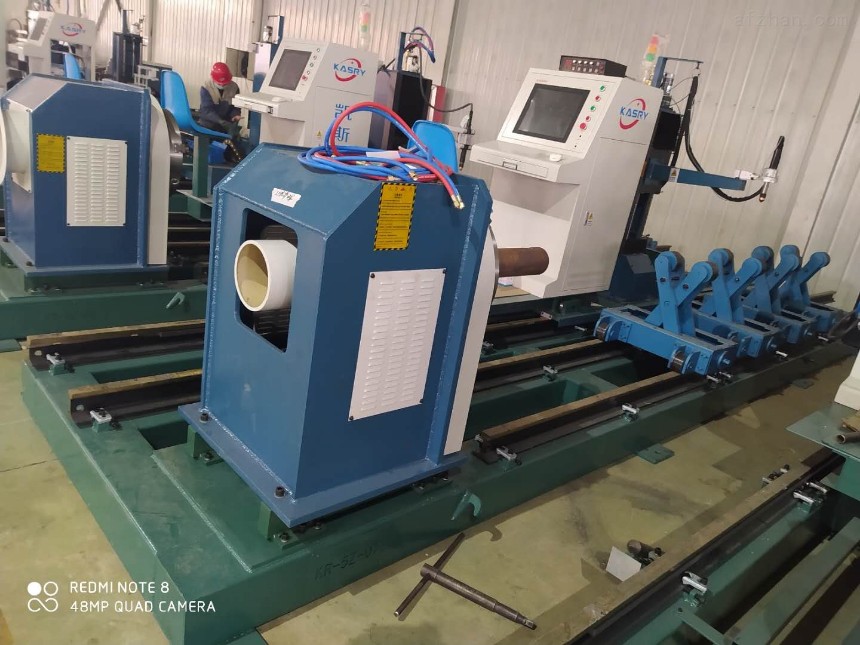

五轴相贯线切割机 等离子圆管切割 钢结构海工应用

 五轴相贯线切割机功能：可在管材上切割任意图形，打坡口，切相贯节点。良好的切割工艺可以实现母管与支管相贯搭接。球形运动轨迹广泛应用于钢结构，造船，海洋工程等行业。

      相贯线切割机五轴包括：卡盘旋转轴（360度自动回转）；小车轴向移动轴（行程是管子长度）；割枪升降轴（不参与联动）；割枪轴向摆动轴；割枪径向摆动轴

等离子圆管切割可切割管径60-630；60-800；有效切割长度12米；等离子坡口角度45度；火焰端部坡口60度，火焰开孔坡口55度。

系统软件优势

支持Tekla，3D3S,CAD,SolidWorks兼容性高

软件可直接读取Tekla的三维图纸,支持批量的转换输出,减少人工拆图,建模简单

兼容性强。一键生成代码,转换效率高2秒钟生成一个杆件代码。

有报错功能,可以直接跳过错误文件,程序生成速度快。

管件拆分。

镜像功能,左右置换,提高切割效率。

软件是自主研发的，承诺终身免费升级。

工艺优势

支持海工行业的AWS(小角度坡口)焊接标准,解决支管根部焊接困难的问题。

支持压力容器行业API (全融透焊接)的焊接工艺
