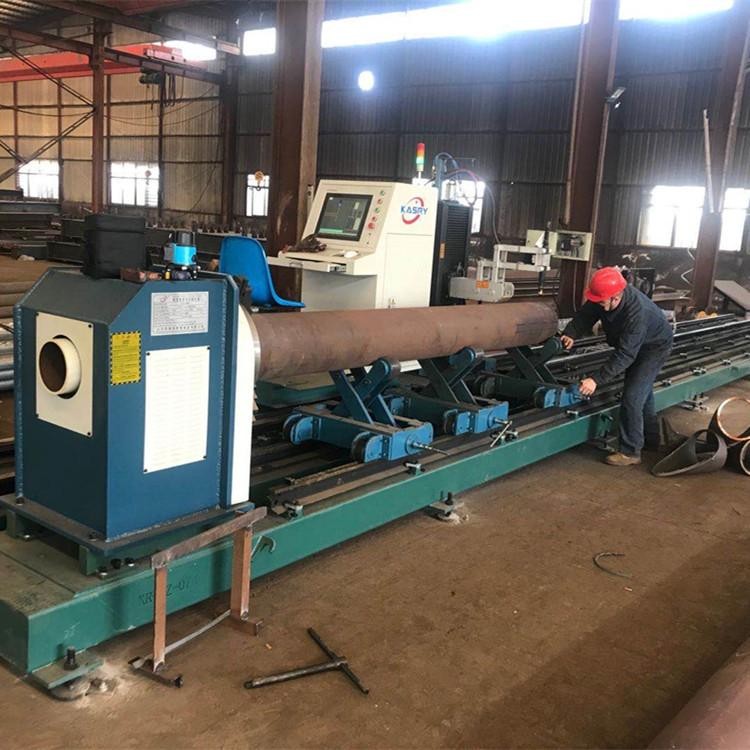

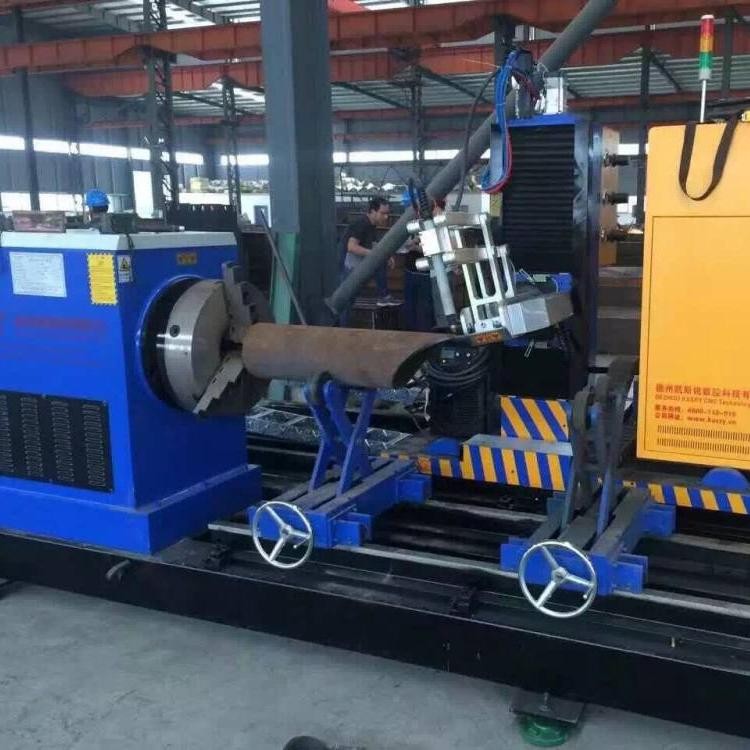

凯斯锐智能切割机 钢结构五轴数控切割机

相贯线切割机未出现之前有些钢结构厂家都是采用参数化编程系统，即需要工程技术人员首先对工程图纸进行消化，人工拆图、手工计算出各杆件相贯线形状的各个参数，例如：各杆件管心间中心距，距母线偏转角，相贯斜角角度，杆件坡口角度值，两杆件偏心交贯时的相贯偏心距离，杆件开槽的槽口大小、位置等参数，然后将这些参数值输入计算机中，由计算机生成机床可识别的加工代码后进行机械切割。这种方法虽然实现了自动化切割，精度也比较高。但是在人工拆图、手工计算参数这一工作过程中工作量非常巨大，遇到杆件节点数量众多，并且各参数均不相同的情况下数百、数千根杆件的参数计算将是异常庞大的工作量。而凯斯锐等离子切割设备软件，采用计算机进行空间管桁架的三维建模，再以专门的相贯线断面形状自动生成的辅助软件，可有效地解决这一问题。
我公司所开发的管材专业立体切割软件软件，所具有的三维节点展开功能便实现了这一设想。通过这种技术便可实现桁架结构中两管、三管直至多管相贯、多模式相贯、各种任意形式相贯的支管端头相贯线截面以及主管开孔形状的自动生成，依据计算机自动生成的形状以及其他一些参数值便可对杆件进行自动切割加工，这将使生产效率、制作精度得到大幅度的提高。
