产品

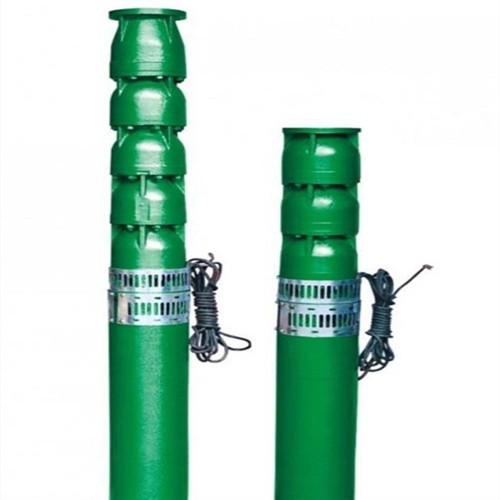

QJ型潜水深井泵（概述）:

QJ型井用潜水电泵又称潜水深井泵 该产品的电机与水泵直联潜入水中工作的提水机具,它适用于从深井提取地下水,也可用于

河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。

QJ型潜水深井泵（型号意义）：

QJ型潜水深井泵 (用途与特点）：

         ?  QJ型潜水深井泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。

        ?  该型泵由QJ潜水泵和YQS型潜水电机组成-体潜入水下进行工作。 具有结构简单、体积小、重量轻、安装、维修方便，

运行安全、可靠、高效节能等特点。

QJ型潜水深井泵 (使用条件）：

1.电源要求

   (1)额定频率为50赫兹，电机端额定电压应保证为380士5%伏的三相交流电源(若用户电压为660伏时需特殊定货)。

   (2)变压器负载功率不应超过其容量的75%。

   (3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机， 要求变压器到井口距离不超过20米，

    大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。

2.水质要求

   (1)- -般无腐 蚀性清水。

   (2)水中含砂量不大于0.01% (质量比)。

   (3)酸碱度PH值在6.5- -8.5范围内。

   (4)水中氯离子含量不大于400毫克升。

   (5)硫化氢含量不大于1. 5毫克升。

   (6)水温不高于20?C。

3. 井筒要求

正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号。

QJ型潜水深井泵（结构特点）：

    1、水泵为离心式或混流式;采用水润滑轴承:与电机的联接采用联轴器刚性联接。泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体，防止电泵停机时，因扬水管中倒流的水损坏工作部件。阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。(注: 低扬程潜水泵不设逆止阀体)

   2、电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结

构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水，用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩压差。电机的上端轴上装有防砂机构，用来阻止水中泥砂进入机体内部。

    3、管路部分:用以联接电泵使其吊装在机井中，将水输送到地面上去。主要由短输水

管、输水管、弯管、夹板等部件组成。短输出管是输水管路与电泵的连接过渡部件。弯管安装在井口处，以改变水流的传送方向。夹板是在电泵的安装过程中吊装和固定输出管路。
