1. 限矩型永磁偶合器工作原理

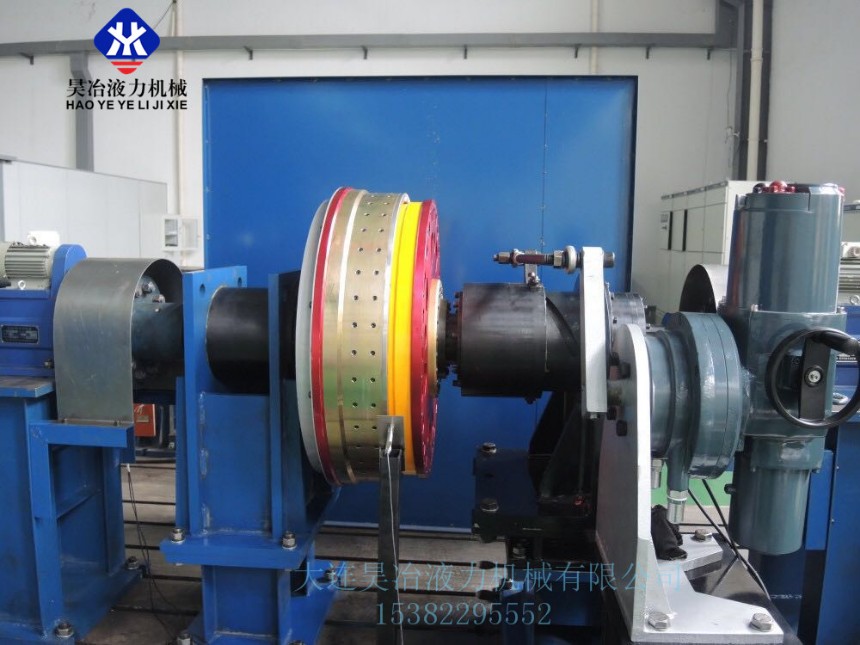

限矩型永磁联轴器（如图1示）主要由主、从动转子两部分组成。铜环固定在主动转子内侧，永磁体固定在从动转子外侧。铜转子和永磁转子之间有间隙（称为气隙）。这样电动机和负载由原来的硬（机械）连接转变为软（磁）连接，负载轴上的输出转矩变化，可改变气隙大小，一旦超载主、从动转子分离，起离合器作用。
    限矩型永磁联轴器是通过铜导体和永磁体之间的气隙实现由电动机到负载的转矩传输。该技术实现了驱动电动机和被驱动负载侧之间无机械连接。其工作原理是：主动体上装有铜环，被动体为多极永磁体。当主、被动体之间存在相对运动（转动）时，铜环体表面上就会对应每一永磁体被感应出涡电流，根据法拉第电磁感应原理，涡电流又将感生一个感应磁场并与永磁体主磁场相互作用，从而实现转矩的传递。因为主、被动体之间存在相对运动是产生转矩的必要条件，所以限矩型永磁联轴器属于异步传动装置。

    磁限矩型永磁偶合器   磁力偶合器招代理合作

理是通过磁体和导体之间的相对运动产生。也就是说，限矩型永磁联轴器的输出转速始终都比输入转速小，转速差称为滑差。一般情况下，在电动机满转时，滑差率在1%—5%之间。在初始位置时两者的气隙为h=3-5mm，电机启动后，与电机连接的铜转子很快达到电机的额定转速，此时铜转子与永磁转子之间有大的相对速度差。在启动初始的瞬间，该速度差产生的磁感应力将推动两者之间的空气间隙变大至8mm，这样电机可在轻负载下达到其额定转速；随着负载转速逐渐加快，永磁组件与导电组件之间的相对速度差减小至小值。磁感应力又拉动两者之间的空气间隙逐渐回复至初始位置的气隙，传递的扭矩逐渐增大，使负载达到额定速度。

当负载突然出现过载或卡死的情况下，与负载连接的永磁转子转动速度很快下降到零，而与电机连接的铜转子继续按照电机的速度转动，两者之间产生的相对速度差产生的磁感应力，能迅速将两者之间的间隙拉大到35mm（间隙的大距离），从而消除了电机与负载之间的扭矩传递，可以实现完全保护电机与传动部件的目的。

2.重型破碎机上的应用

对于重型破碎机，其对驱动系统的要求主要体现在启动、制动过程中能大限度的降低系统的惯性力，并能实现过载保护和负载平衡，将破碎机的加速、停车和运行时振动减到最小。限矩型永磁联轴器的性能完全满足这些要求，使重型破碎机的性能达到好。而由传统的电动机、减速器所组成的驱动装置在启动和停车过程当中破碎机的转速随着电动机的转速变化而快速变化，加剧了破碎机本身的振动，增大了系统的惯性力，特别是在破碎机满载情况下启动更为困难，超载时硬性驱动造成电机与传动部件损伤。因此传统的驱动系统已经不能满足安全高效现代化生产需求。

限矩型永磁联轴器的优越性：

结构简单, 对中误差要求不严格，容易安装

可靠性高 ,整机寿命可达 20 年，平均无故障周期增长

软启动，电机完全在空载下启动,大幅降低启动电流

不怕堵转,不怕脉冲型负载 ，保护电机与传动部件等

隔离并减低振动

无谐波 ，不伤害电机,不影响电网功率因数

本身无需电源，无电磁波干扰，不怕恶劣环境

降低用户总成本

3.限矩型永磁联轴器的装拆要求

3.1安全警告

磁铁能导致起搏器、电子医疗器械误动作或复位到工厂设置。带有这些医疗器械的人员必须在限矩型永磁联轴器拆装时保持安全距离2米以上。

为防止磁转子和导体转子夹伤，手不要放在这些区域内。磁铁能强有力的吸附鉄金属，很难将其分离。务必将铁磁类工具、紧固件和测量工具等远离磁体。

磁存储介质（软盘、U盘、等）暴露在磁场中可能丢失数据甚至损坏。移动电话、仪表、光盘播放机、DVD播放机等在暴露在磁场中可能受到影响。
