产品

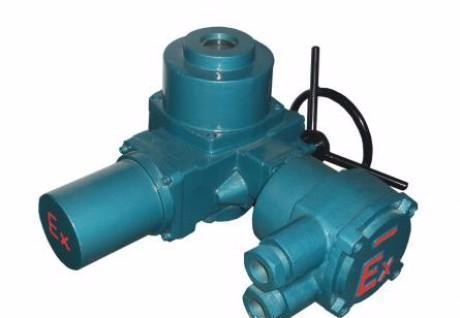

                                                      QB120,Q40-1B/W防爆执行机构

防爆型部分回转DQB电动装置，防护等级为ExDII BT4，适用于对蝶阀、球阀等阀门进行操作，防护等级IP65，输出转矩范围：50-80000Nm，输出转速范围：0.5-5rpm.Q90-1B防爆电动执行器 与YBDF系列隔爆型电动阀门用三相异步电动机组装后才具有完整的防爆结构，防爆性能符合GB3836.2《爆炸性环境用防爆电气设备，隔爆型电气设备“d”》的规定，防爆标志为dⅡBT4，适用于有Ⅱ类A、B级，T1、T2、T3、T4组可燃性气体与空气形成的爆炸性混合物的场所。
主要特点

1.与球阀、碟阀配套组成电动阀门。它可以准确地按控制指令进行开启和关闭1．电动装置的外壳防护等级IP55

2．电动装置在下列条件下正常工作：
海拔高度不超过1000m；
工作环境温度—20℃～ 40℃；工作环境相对湿度≤95％(25℃)；
工作环境不含有强腐蚀性的介质；
短时工作制，时间定额为10min；
额定电压为：常规，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；单相220V、110V（50Hz 、60Hz）
主 要型号有：QB10,Q10-1B,QB20 ,Q20-1B ,QB30,Q30-1B,QB40,Q40-1B,QB60,Q60-1B, QB90 ,Q90-1B,QB120, Q120-1B,QB200,Q200-1B,Q10-0.5B ,Q20-0.5B,Q30-0.5B,Q4-0.5B,Q60-0.5B,Q90-0.5B Q120-0.5B Q200-0.5B ,Q300-0.5B,Q400-0.5B

一）常规型特点

2.1该装置防尘、防雨、防轻腐蚀，其防护等级为IP67。

2.3采用阀门电动装置三相异步电机，起动转矩大、转动惯量小、使用寿命长等特点，F级绝缘。

2.4工作制为短时10分钟。

2.5配有液晶阀位指示器，可直观知道阀门的开度大小。

2.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。（注意：电动运行时请勿转动手轮！）

2.7有行程限位、过力矩限位和机械限位开关第三重保护，保障了驱动装置和阀门的使用安全。

2.8供电电源：三相380V (?10%) , 50Hz

2.9防爆标志：ExdIIBT4 。

2.10环境相对湿度：≤95% (25?C时）。

2.11 环境温度:-20~ 60?C 。
