产品介绍

调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。绞车配有隔爆电气设备，可用于煤尘及瓦斯的矿井中。绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过1000米。

产品特点

调度绞车主要特点是：设计合理，结构紧凑，操作方便，维修简易，使用范围广，安全可靠。
调度绞车主要用途及适用范围
  调度绞车主要适用于矿井巷道中托运矿车及其他辅助搬运工作，也可使用于回踩工作面和掘进面装载站上调度编组工作。
调度绞车品种、规格
 调度绞车分为四种类型，分别是JD-1型、JD-1.6型、JD-2.5型和JD-4型。这四种绞车属于同一系列产品，其中JD-1型和JD-1.6型结构和工作原理完全相同。

结构特点和工作说明

55KW调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成，结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并支承在左右支架上，电动机采用法兰盘式固定在左支架上。

工作原理：电机齿轮带动左端小齿轮架的一对小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋转，于是带动大齿轮架上的一大行星齿轮转动

工作条件

调度绞车工作.环境温度－10～40℃ （温度环境）
调度绞车工作.环境相对湿度不超过95%（25℃）  （湿度环境）
调度绞车工作海拔高度在2000m以下。  （高度要求）
调度绞车工作周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。
周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。

其它注意事项

1、绞车司机必须在护绳板后操作，严禁在绞车侧面或滚筒前面(出绳侧)操作。
2、下放车辆时，应与把钩工配合好，不准留有余绳，以免车过变坡点突然加速损伤钢丝绳。
3、提升车辆时，车过上变坡点，司机应按信号指令及时停车，严禁过卷或停车不到位。
4、正常情况下，车辆严禁在巷道的斜坡上停放;因事故或其他原因车辆在斜巷中停留时，司机应闸紧制动闸，注意信号，严禁离岗。
5、处理车辆掉道时，禁止用绞车生拉硬拽。

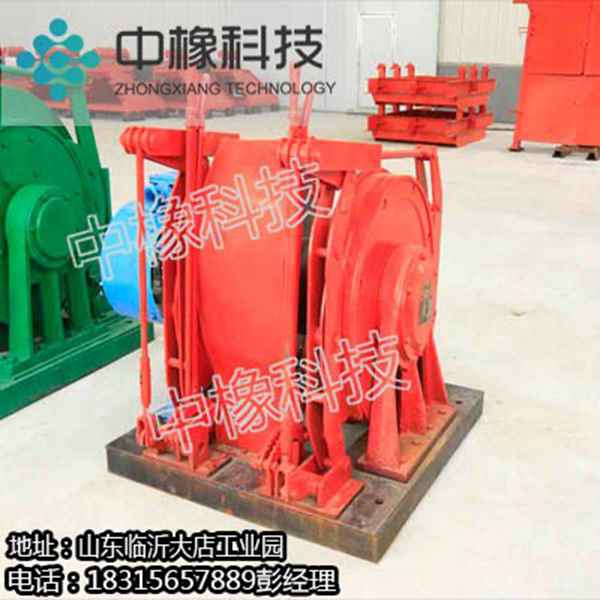

型号：JD-25；

外层钢丝绳静张力：20千牛；

外层钢丝绳速度：1.2米/秒 ；

容绳量：400米；

钢丝绳直径：∮16毫米；

卷筒规格：Φ300?356毫米；

电动机

型号：YBJ25-4；

功率：25千瓦；

转速：1470转/分；

电压：380伏/660伏；

外形尺寸(长?宽?高)：1350?1140?1190毫米；

绞车质量(包括电机)：1460千克。
